ブロックにポートを追加

ポートの追加

ブロック要素にポートを追加する手順は次の通りです。



#

操作方法

1

対象のブロック要素が含まれるダイアグラムを開きます。

2

状況に応じて、以下のいずれかの手順を実行します。

  • ツールボックスから「ポート」(あるいは「代理ポート」「完全ポート」)をドラッグし、対象のブロック要素の上にドロップします。
  • 対象のブロック要素を右クリックし、「子要素の追加」以下の項目を選択します。
  • モデルブラウザから、ポートの型となる要素をドラッグして対象のブロック要素の上にドロップし、表示されるダイアログの「配置形式」を「ポート」にしてください。



注意:

  • 表示する区画は、ダイアグラムのプロパティサブウィンドウの「区画」タブから変更できます。詳細は「表示内容(区画)の調整」のページをご覧下さい。
  • モデルブラウザからインターフェースブロック要素をドロップしてポートを作成した場合には、代理ポートとして配置されます。
  • 配置したポート要素の大きさを自由に変えたい場合には、ポート要素を右クリックして「追加設定 | 高さ・幅を可変にする」を選択して下さい。





入れ子のポート

以下のような、入れ子のポートを作成する手順は以下の通りです。







#

操作方法

1

まず、ポートを持つインターフェースブロック要素を定義します。

2

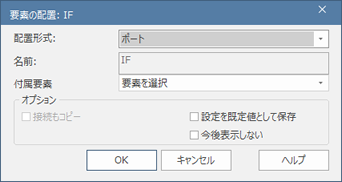

次に、入れ子のポートを持つブロックを定義します。このブロック要素に対して、1番で作成したインターフェースブロック要素(上の例であれば、IF)をモデルブラウザからドラッグ&ドロップします。以下のようなダイアログが表示されますので、ポートとして配置して下さい。

あるいは、ブロックにポートを追加後、ポートの型として、手順1で作成したインターフェースブロックを指定して下さい。

3

属性・操作と付属要素サブウィンドウの「付属要素」タブで、入れ子のポートとして表示するポートにチェックを入れて下さい。タブに項目が表示されない場合には、「継承要素も表示」にチェックを入れて下さい。

4

これで、以下のように表示されます。配置直後はポートの位置関係が不適切な場合があります。必要に応じて、ドラッグして調整して下さい。
