非同期のシグナルメッセージ

メッセージのプロパティサブウィンドウにおいて、「同期」の項目を「非同期」に設定し、「種類」の項目を「シグナル」に設定することで、シグナル送信の非同期メッセージを作成できます。(同期メッセージはシグナルを送信するためには利用できません。そのため、「同期」の欄を「同期」にすると、「種類」の欄の設定はできなくなります。)



注意:

継承操作を表示・戻り値・割当および操作ボタンは無効になります。これらの内容はシグナル送信の非同期メッセージでは設定できません。



操作ボタンはシグナルボタンに変わり、非同期メッセージに関連するシグナル要素を指定できます。必要に応じて「引数」の欄に関連する情報を入力します。

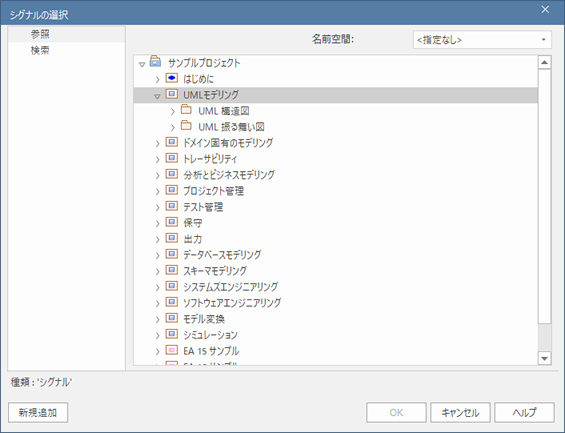

シグナルボタンを押すと、シグナルの選択ダイアログが表示され、対象のシグナル要素を指定できます。
