組込みのダイアグラムビュー

「ダイアグラム・モデルのテンプレートの追加」ダイアログには、異なるビューがいくつかあり、それぞれに違ったパレットセットを提供していますが、とりわけUML、SysML、BPMN、UAFなどのダイアグラムタイプのゴールに焦点をあてています。例えば、高度な機能を持たないシンプルなSysMLブロック定義図をモデリングすることが目的である場合は、完全なブロック定義図のセットを使うよりも、「SysML1.5 ブロック定義」セクション配下の「ブロック定義図 基本要素のみ」の方が、優れた選択肢であることもあります。このトピックの手順では、この例を用いて説明します。





ダイアグラムビューの操作

#

操作方法

1

モデルブラウザで、ダイアグラムを配置したいパッケージか要素をクリックします。

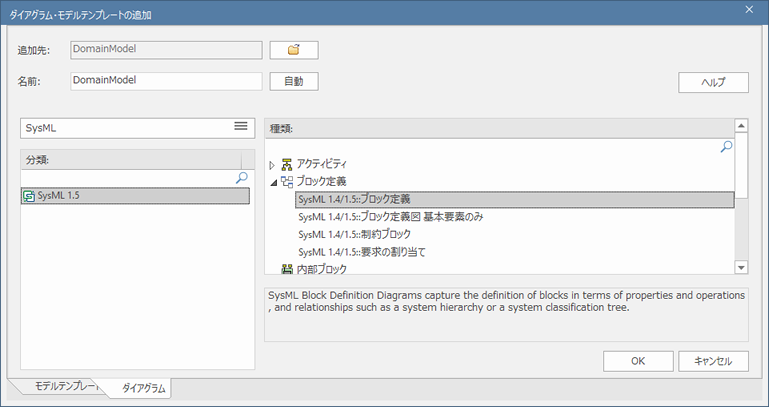

ダイアグラム・モデルのテンプレートの追加」ダイアログを開き、「SysML 1.4/1.5:: ブロック定義」を選択し、OKをクリックしてダイアグラムを作成します。

2

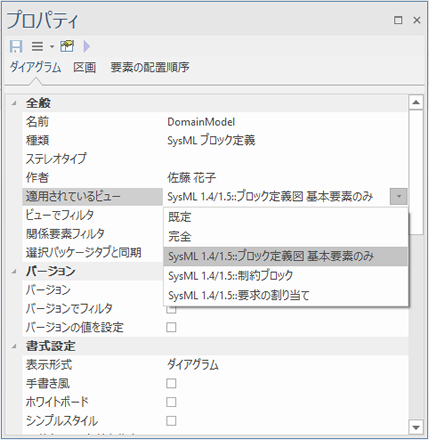

作成されたダイアグラムのプロパティウィンドウを開き、「適用されているビュー」オプションに適用するダイアグラムビューを指定します。 「適用されているビュー」オプションのドロップダウンリストから、別のダイアグラムビューを選択できます。



3

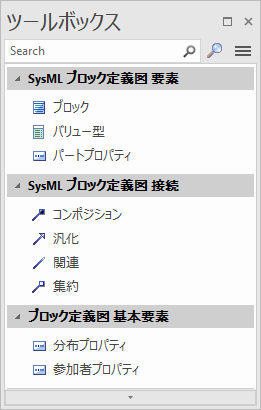

ツールボックスには、ビューで定義された要素と接続のみが表示されます。





「ビュー」オプションに指定されているダイアグラムビューを変更すると、ツールボックスに表示される要素と接続も変更されます。

4

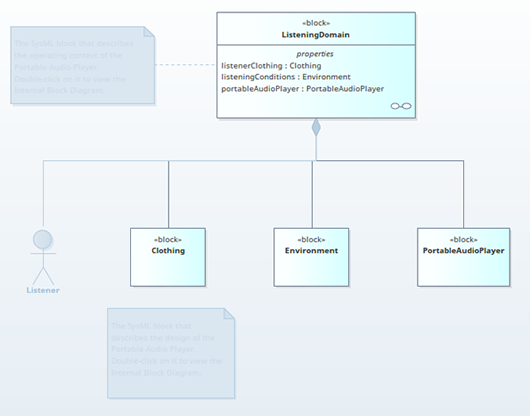

ダイアグラムのプロパティウィンドウにある「ビューでフィルタ」オプションを選択すると、現ダイアグラムのビューセットの一部でない要素はすべてグレーアウトされます。 この機能によって、選択したビューの目的に合致しないモデルの部分を修正したり、また、そこに存在する必要はあるが、現在のモデリングの目的の一部ではない要素を、フィルタを使って除外できます。
