コンポジット構造グループ

コンポジット構造グループはコンポジット構造図で利用されます。



コンポジット構造図は、クラスやインターフェース・コンポーネントなどの内部の相互作用を表現したり、実行時の構造を表現したりするために利用されます。また、特定の要素を中心にした関係を表現したりする場合にも利用されます。

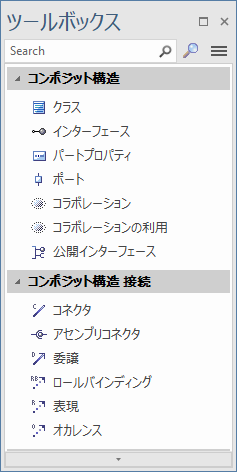

画像

説明

ツールボックスに含まれるそれぞれの要素や接続の概要は、それぞれの要素の種類接続の種類のページをご覧ください。





注意:

  • 要素を作成する場合には、要素のアイコンをクリックしたあと、開いているダイアグラムをクリックして追加してください。要素がモデルブラウザにも追加され、その後名前などの項目を設定します。あるいは、ドラッグ&ドロップでも追加できます。
  • 接続の作成の際には、起点となる要素と終点となる要素を選択する必要があります。ツールボックスのアイコンをクリック後、起点の要素をクリックし、終点となる要素までドラッグしてください。
