パターンの作成

パターンを作成するためには、Enterprise Architect内のダイアグラムにおいて、パターンをモデルする必要があります。

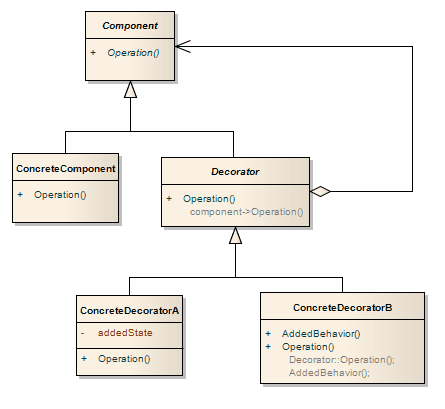

例えば、以下の例では「デザインパターン」で扱われている例からダイアグラムを生成しています。





利用手順:

リボン

対象のダイアグラムを開き、

アドイン・拡張 > MDGテクノロジー > 独自拡張 > ダイアグラムをパターンとして出力



パターンの保存

項目

説明

パターン名

パターンの名前を入力します。

ファイル名

出力するファイルのパスとファイル名を入力します。

分類

モデルブラウザ内のリソースタブで表示される分類を指定します。

バージョン

バージョン番号を入力します。

ノート

説明や補足情報などを入力します。

処理の一覧

それぞれの要素に対してどのような処理をするのかを指定します。パターンに含まれる個々の要素について指定します。



選択可能な項目は以下の通りです。

  • 生成: 要素を新規作成します。
  • マージ: 既存の要素にパターン要素をマージします。既存の要素は、選択されたパターン要素の役割をもつことになります。
  • インスタンス: パターン要素を既存の要素のインスタンスとして作成できるようにします。
  • 種類: パターン要素の種類を既存の要素として作成します。



注意:

  • もし、対象のパターンにオブジェクト要素が含まれている場合には、ダイアグラム内のクラスを分類子として指定するためにインスタンスを指定します。
  • もし、パターンにプロパティ(ポートあるいはパート)が含まれている場合には、種類を利用することで、パターンの要素を配置するダイアグラム内のクラスの一つを指定できます。

OK

このボタンを押すとパターンの生成を実行します。

生成したファイルは、モデルブラウザ内のリソースタブに読み込むことができます。





注意:

  • パターンとして保存される内容は、要素・属性・操作・接続・タグ付き値となります。子ダイアグラムなどは対象に含まれません。
  • セキュリティ(アクセス権)機能が有効の場合には、ダイアグラムの作成と削除のアクセス権が必要です。
  • もし、元のダイアグラムに情報フローが含まれる場合には、運ばれる要素や情報フローの実現はパターンにコピーされません。
  • 要素の名前を変更する場合には、要素の名前をダブルクリックしてください。編集ダイアログが表示され、名前を変更できます。また、コメントを追加できます。
  • シーケンス図のパターンは作成できません。
