DMNモデルから生成されたコードをテストしたり、DMNモデルを呼び出すBPMNモデルのシミュレーションをしたりする場合には、データセットを交換する手段が必要となります。たとえば、DMNモデルのBPMN呼び出しでは、BPMNオブジェクトを使用して、呼び出すDMNモデルに渡される変数のセットを格納します。このデータオブジェクトは、入力データオブジェクトへ渡すことができるように、DMNの入力データ構造に適応した形で入力される必要があります。



同じBPMNデータオブジェクトが、DMNモデルから生成されたコードをテストするときにも使用されます。



このトピックでは、DMNデータセットからBPMNデータオブジェクトを作成するプロセスについて説明します。

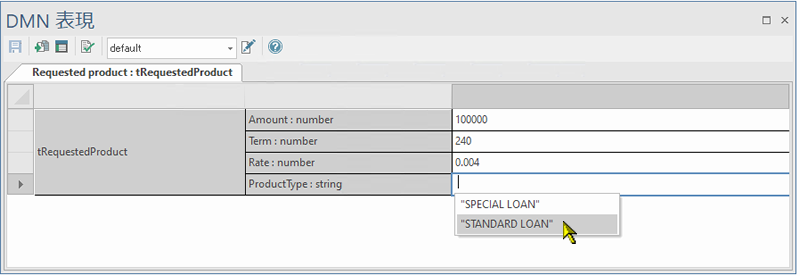

データセットはDMN入力データ要素に格納され、DMN表現サブウィンドウの「データセットの編集」アイコン を使用してアクセスできます。

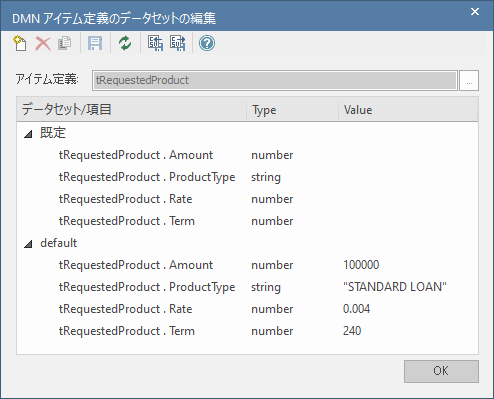

「データセットの編集」アイコンから「DMNアイテム定義のデータセットの編集」ダイアログが開きます。ダイアログでは複数の値のセットを扱うことができます：





データセットをデータオブジェクトに転送するには、2つのオプションがあります：





1. 直接指定して転送する



• モデルブラウザのパッケージの下にBPMNデータオブジェクトを作成します。
• DMNシミュレーションウィンドウを開きます。





• 「Value」ドロップダウンからデータセットを選択します。
• DMNシミュレーションウィンドウで「出力」アイコン をクリックします。
• 「要素の選択」ダイアログが開きます。
• 作成したBPMNデータオブジェクト要素を選択します。
• 「OK」をクリックします。

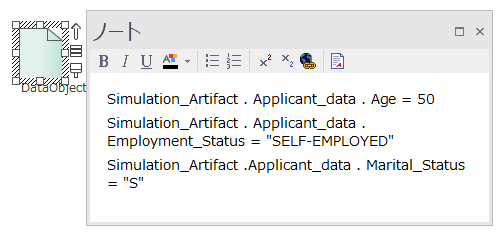

データセットをデータオブジェクトのノートで見ることができます。







2. 手作業で入力



このデータセットを手動で交換するには：

• 入力データ要素のDMN表現サブウィンドウを開きます（上記を参照）。
• 「データセットの編集」アイコン をクリックします。「DMNアイテム定義のデータセットの編集」ダイアログが開きます。
• 「CSVへ出力」アイコン を使用して、詳細をファイルにエクスポートします。



CSVファイル内のテキストを、BPMNデータオブジェクト要素のノートにテキストとして追加します。
