このセクションで説明するビジネス知識モデル（BKM）は、モデルテンプレート（Ctrl + Shift + M）から利用できます。パースペクティブで、「要求 > 意思決定モデリング」を選択します。



このセクションで使用される例は、以下の方法で利用できます：

• モデルテンプレートの追加ダイアログで「DMN Complete Example | DMN Complete Example」を選択し、「テンプレートの読込」ボタンを押します。
• モデルブラウザで「DRD for Decide bureau strategy decision point | Eligibility rules」に移動します。



「Eligibility rules」要素をダブルクリックし、DMN表現サブウィンドウでBKMを開きます。

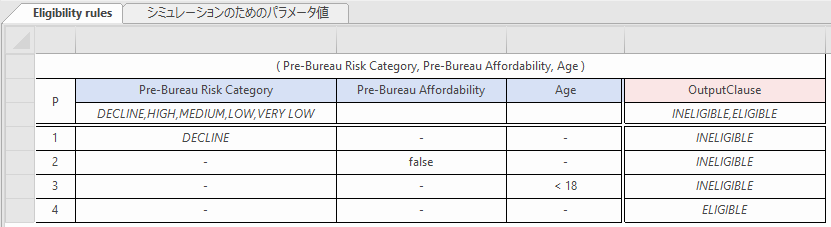

ビジネス知識モデルにデシジョンテーブルを作成すると、値を割り当ててBKMをテストできます。

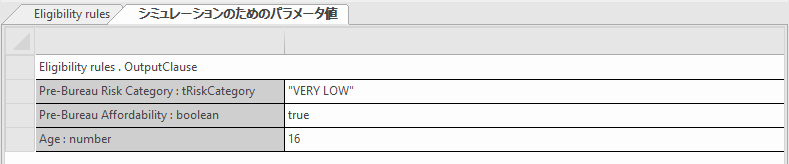

この例では、次のようなテスト値を設定します。

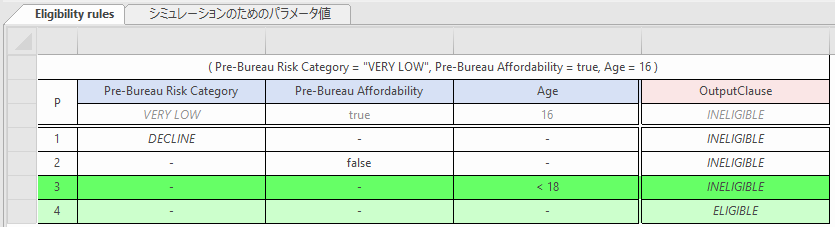

ツールバーの「シミュレーション」ボタン をクリックすると、下の結果が得られます：







• 実行時のパラメータの値は、シミュレーションモードで「選択可能な値」の欄に表示されます。有効なルールがハイライトされます。
• このデシジョンテーブルの適用方針はP（優先）であるため、最終結果は「出力値」の順序によって決まります。 「INELIGIBLE」と「ELIGIBLE」が出力値であり、「INELIGIBLE」が「ELIGIBLE」よりも先なので、ルール＃3が最終結果を示し、この申請者は「INLIGIBLEBLE」と判断されています。
