式表現のシミュレーションの例

<< 目次を表示 >>

ページ位置:  その他の記法のモデリング > DMN > DMNでのモデリング > ビジネス知識モデル > シミュレーションの入力パラメータ >

式表現のシミュレーションの例

このセクションで説明するビジネス知識モデル(BKM)は、モデルテンプレート(Ctrl + Shift + M)から利用できます。パースペクティブで、「要求 > 意思決定モデリング」を選択します。



  1. モデルテンプレートの追加ダイアログで、「DMN Business Knowledge Model Examples | Business Knowledge Model Literal Expression」を選択し、「テンプレートの読込」ボタンを押します。
  2. モデルブラウザで「DMN 1.1 BusinessKnowledgeModel LiteralExpression | Payment」に移動します。



「Payment」要素をダブルクリックし、DMN表現サブウィンドウでBKMを開きます。



デシジョンテーブルと同様に、「変数と式」の種類として実装されたビジネス知識モデルもテストできます。

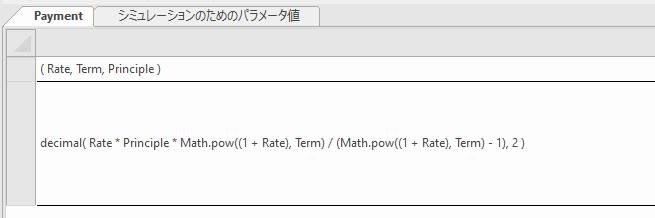

ここでは例として「Payment_2_decimal」BKMを取り上げます。





このBKMは、利率、返済期間、元本に基づいて毎月の返済額を計算します。

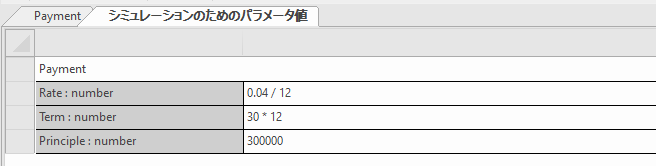

この例では、次のようなテスト値を設定します:

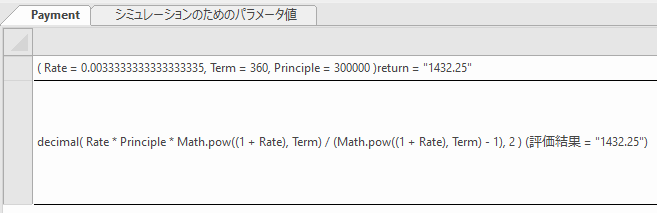

ツールバーの「シミュレーション」ボタン をクリックすると、下の結果が得られます:





実行時のパラメータと戻り値が等号と「=」共に表示され、その後に実行結果が表示されます。



この例では、30年間の年間利率が4%、元本が300,000ドルの条件で、毎月の返済額が1,432.25ドルになりました。



注意:

DMNライブラリにはすでにPMT関数が定義されています。この例では、主に式表現がどのように機能するか、一連の引数を使用してそれをテストする方法を示しています。
