実体関連図

注意:

この表記方法は、利用条件を満たす場合でもEnterprise Architectのインストール直後の状態では利用できません。利用する方法についてはこちらのページをご覧ください。

Enterprise Architectでの実体関連図

Enterprise Architectでの実体関連図はピーター・チェンによる表記法に基づいたモデルの作成が可能です。エンティティは四角形で表示され、属性は楕円で表示されます。関連は菱形が付いた接続で表現されます。

さらに、Enterprise Architectの既存のデータベース設計に利用していたテーブル要素に関連して、実体関連図からテーブル要素を生成したり、テーブル要素から実体関連図を生成したりするMDA変換ルールを提供しています。

Enterprise Architectで利用できる機能

Enterprise Architectを利用することで、ピーター・チェンの実体関連図を簡単に作成できます。具体的には、以下のような機能が利用できます。

さらに、実体関連図の内容をEnterprise Architectのテーブル要素に変換できます。テーブル要素からは、DDLの生成が可能です。

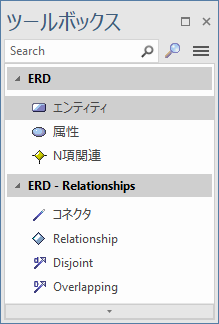

実体関連図のツールボックス

実体関連図のツールボックスを利用するためには、メニューボタンから「実体関連図」を実行してください。以下の内容が利用できます。選択できない場合には、パースペクティブを切り替える必要があります。

Entity (エンティティ)は識別可能なオブジェクトや概念です。関連の両端に定義される多重度はエンティティと接続先の相手との関係を示します。
Attribute (属性)はエンティティのプロパティを示します。
N-ary Association (N項関連)は単項(再帰的な多対多)の関連や3項の関連の場合に利用します。エンティティ間で共通の属性がある場合にも利用します。
コネクタはエンティティと属性の間や属性間を結ぶ接続です。
Relationship (関連)はエンティティ間の意味のある関係を示します。菱形が含まれる接続です。
Disjoint (互いに素)および Overlapping (重複)は上位のエンティティと下位のエンティティの間の関係を示します。

ダイアグラム

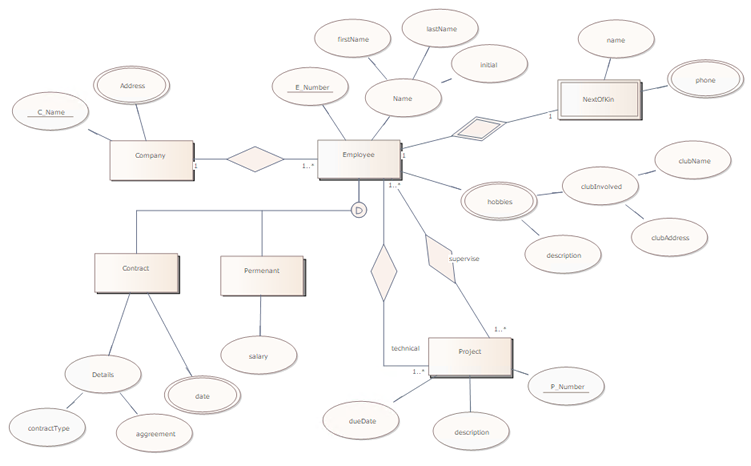

典型的な実体関連図の例は次の通りです。:

タグ付き値

実体関連図の要素に設定するタグ付き値は次の通りです。:

対象

タグ付き値

内容

エンティティ

isWeakEntity

trueなら弱エンティティであることを示します。

属性

attributeType

以下の4種類から指定します。

commonDataType

属性の型を定義します。Enterprise Architectの共通型で指定します。

dbmsDataType

属性ごとのDBMSの型を指定します。

注意:

独自の型を作成するためには、「プロジェクト」リボン内の「リファレンス」パネルにある「設定」ボタンを押し、「データベースのデータ型」の機能を実行してください。また、commonDataTypeタグを「na」に設定すると、dbmsDataTypeの内容が有効になります。

N項関連

isRecursive

true ならN項関連は多対多の再帰的な関連であることを示します。

1対多や1対1の再帰関連については、通常の関連を利用してください。

N項関連の菱形が、状況によっては伸びてしまう場合があります。このような場合に大きさを調整するには、接続の上でCtrl+クリックを実行して、「頂点」を追加してください。
