Enterprise Architectでは、ArcGISのワークスペース全体を出力する機能だけでなく、部分的なスキーマを出力できます。ある産業のリファレンスモデルを定義する場合など、大きな地理データベースのスキーマがある場合などに便利です。ある状況では全体のスキーマが必要になり、別の状況の場合には特定の部分のみが必要な場合にも便利です。状況により、利用するフィールドを持つフィーチャークラス・テーブル・ドメインのみを含むスキーマを出力したいかもしれません。このような場合に、«ArcGISSchemaView»のステレオタイプを持つパッケージ要素を利用できます。
«ArcGISSchemaView»パッケージは、ArcGISのワークスペースパッケージの子パッケージとして定義します。必要に応じて、多数の«ArcGISSchemaView»パッケージを作成できます。この場合には、それぞれのパッケージが異なるサブセットを示すことになります。このパッケージについて、どの部分を含むのか、含む先のパッケージと依存の接続を利用して定義します。この状況で«ArcGISSchemaView»パッケージに対して出力を実行すると、依存の接続があるパッケージのみが出力対象となります。

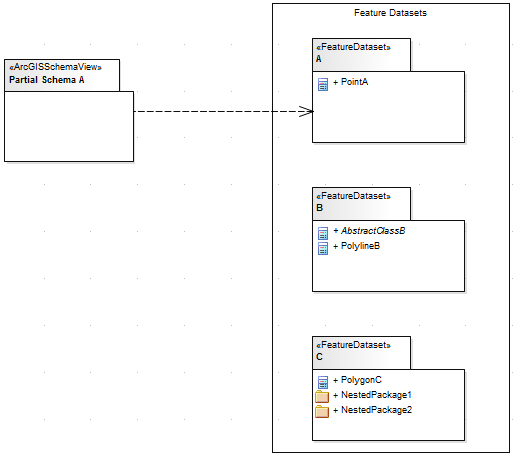

下の図は、部分的なスキーマの定義例です。
ArcGISSchemaパッケージの作成方法
# |
操作方法 |
1 |
ArcGISワークスペース内にArcGISダイアグラムを作成します。 |
2 |
ツールボックスから 「ArcGIS Schema View」 をダイアグラム内にドロップします。 パッケージの名前を入力するダイアログが表示されます。 |
3 |
適切なパッケージ名を入力し、OKボタンを押します。 |
4 |
出力したい対象となるパッケージをモデルブラウザ内からダイアグラムにドロップします。 |
5 |
«ArcGISSchemaView»パッケージと、配置したパッケージの間に依存の接続を作成します。 |
注意: |
|
定義した内容を出力する
# |
操作方法 |
1 |
対象のArcGIS Schema Viewパッケージを、ダイアグラム内かモデルブラウザ内で選択します。 |
2 |
右クリックし、 「アドイン・拡張 | ArcGIS | ArcGISのワークスペースXMLを出力」 を選択します。 |
3 |
対象のファイルを指定し、出力ボタンを押します。 Enterprise Architectは、定義した内容に基づき、ワークスペースXMLファイルを出力します。 |
ArcGISのスキーマビューパッケージを出力する際に、要素が含まれる要素
ArcGISのスキーマビューパッケージを出力する際には、以下のルールが適用されます。
- 以下の、依存については、UMLの依存の接続で示されている場合を示します。
- 生成されるスキーマに含まれる、スキーマパッケージと依存関係を持つパッケージ内の要素は出力対象となります。
- 含まれる要素に関係する、抽象クラスのフィールドは、どのパッケージに含まれるかを問わず出力対象となります。
- 含まれる要素が参照するCoded Value Domain要素は、どのパッケージに含まれるかを問わず出力対象となります。
- もしスキーマビューパッケージがフィーチャーデータセットパッケージの子パッケージに依存している場合には、子パッケージに含まれる関係するフィーチャーデータセットが出力されます。フィーチャーデータセットパッケージの直下に配置されているフィーチャークラス・ドメインとテーブルは出力対象にはなりません。フィーチャーデータセットパッケージ全体を出力したい場合には、フィーチャーデータセットパッケージとの間に依存関係を作成する必要があります。
- Coded Value Domain要素のフィールドがある場合には、Coded Value Domain要素自体が出力対象となります。Coded Value Domain要素を含むパッケージとの間に依存関係があるかどうかは問いません。
- 対象となる要素が、別の要素Xとの関連クラスを持つ場合で、その要素Xが出力対象ではない場合には、その要素も関連クラスの情報も出力されません。この情報はログファイルに出力されます。
部分的なスキーマをモデリングする例

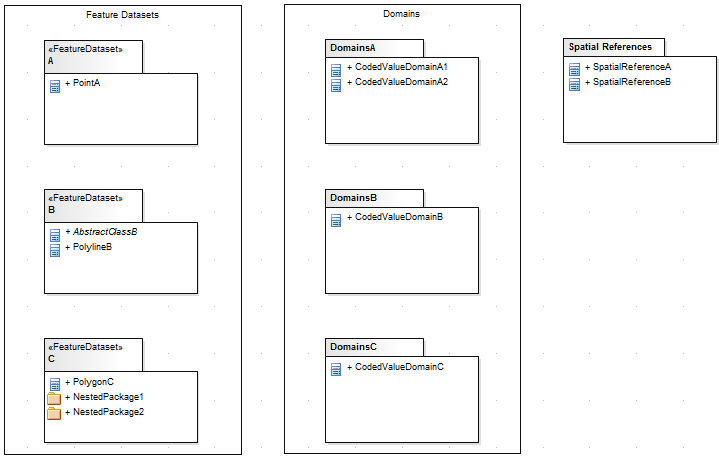

以下のような例を考えます。この例では、フィーチャーデータセットとしてA, B, Cの3つがあり、Coded Value Domainのパッケージとして、DomainsA, DomainsB, DomainsCの3つがあります。
ここで、フィーチャーデータセットAと、それに必要な要素のみを出力したいとします。この場合には、以下の図のように部分スキーマを定義します。
(この図は、このページの最初の図と同じ内容です。) なお、ここでPointAの要素は他の要素との依存関係はないとします。この場合には、PointAフィーチャークラスのみを含むスキーマ FeatureDataset A が出力されます。

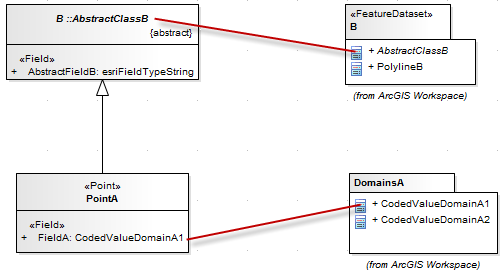

ここで、別の仮定として、PointAが別の抽象クラス AbstractClassB(FeatureDatasetBパッケージで定義されている)を継承していて、 A のフィールドの一つの型がDomainｓAパッケージで定義されるCodedValueDomainA1 だとします。このような場合にスキーマを出力すると、Bパッケージや DomainsAパッケージと明示的な関係が定義されていない場合でも、これらの定義がスキーマに含まれるようになります。ですので、このような場合でも適切なスキーマが出力されます。

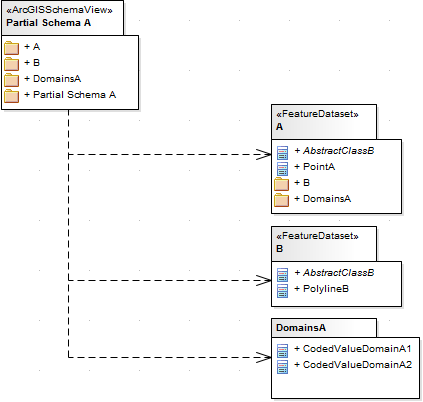

もし、DomainsAのすべての CodedValueDomain と FeatureDataset B パッケージ内のすべてのフィーチャークラスを含むようにしたい場合には、以下の図のように依存の接続を結ぶことになります。

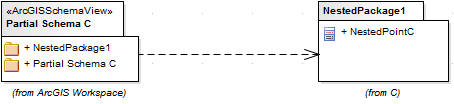

最後に、NestedPackage1に含まれる要素のみをスキーマに含みたいと仮定します。このような場合には、以下のような定義になります。
この結果、NestedPackage1内のすべての要素を含むCのフィーチャーデータセットがスキーマに含まれます。NestedPackage2内の要素は出力の対象外となります。(NestedPackage1パッケージ内の要素と関係がない場合)
