NIEM スキーマガイド

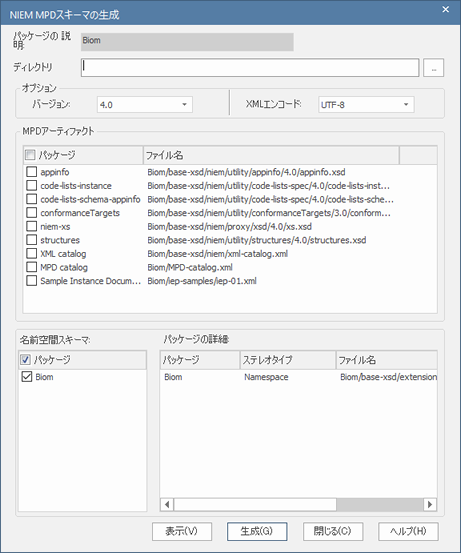

NIEMに対応したスキーマの生成には、ModelPackageDescriptionクラス(NIEM 3.0)かMPDクラス(NIEM 2.1)のインスタンスに対して実行します。どちらの場合も、次のようなダイアログが表示されます。







利用手順:

リボン

アドイン・拡張 > 異なる形式での入出力 > NIEM > NIEM XMLスキーマの生成

コンテキストメニュー

ModelPackageDescriptionのステレオタイプを持つ要素を右クリック | アドイン・拡張 | NIEM | NIEM スキーマの生成





NIEM 2.0のスキーマの生成

NIEM 2.0のモデルからスキーマを生成するには、ModelPackageDescriptionのステレオタイプを持つ要素を右クリックし、「アドイン・拡張 | 異なる形式での入出力 | NIEM | NIEM スキーマの生成」 を実行します。





NIEM 3.0 のスキーマの生成

NIEM 3.0のモデルからスキーマを生成するには、ModelPackageDescriptionのステレオタイプを持つ要素を右クリックし、「アドイン・拡張 | 異なる形式での入出力 | NIEM 3.0 | NIEM 3.0 スキーマの生成」 を実行します。
