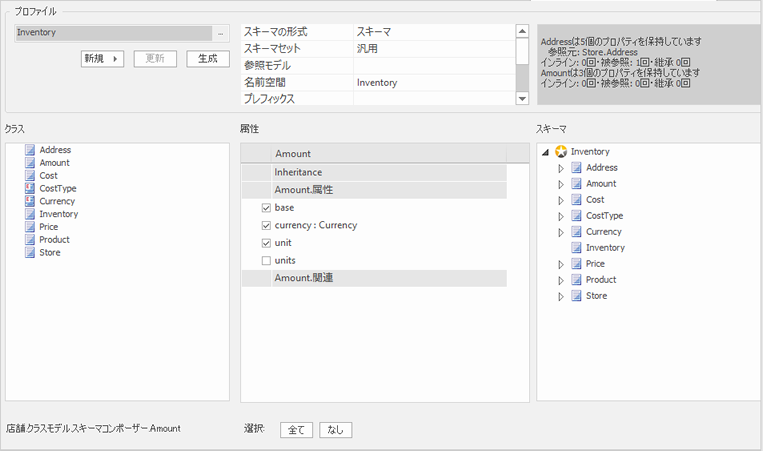

スキーマコンポーザー

スキーマコンポーザーは、クラス図で定義された内容を元に、さまざまなスキーマを直感的に定義し、簡単に生成することができる機能です。また、Enterprise Architectが対応しているいくつかの標準に沿ったスキーマを定義する際にも有用です。Enterprise Architectコーポレート版以上で利用できます。

ビジネスにおいては、異なる組織や対象にある複数の関係者と情報のやりとりを行う機会が増えています。こうしたやりとりについて、政府や業界団体などはさまざまな共通のデータ言語を定義しています。これらのデータ言語を解釈するようなシステムがあれば、そのシステムから特定の形式に沿った情報の要求や、要求した情報の格納を行うことができます。こうしたデータ言語の定義として、XMLスキーマ定義 (XSD) が利用されることが多くあります。

XSDはXMLの内容が標準に準拠しているかどうかを確認するための強力な方法です。しかし、次のような問題もあります。

通常利用している形式・内容からXSDを作成するとXSDの内容が複雑になることが多くありますが、その複雑な定義を通常利用している形式とは別に作成し管理する必要があります。
XSDを定義するために、そのXSDのルールを理解する必要があります。

Enterprise Architectでは、XSDをモデルとして定義してXSDファイルを生成する機能を提供しています。それに加えて、このスキーマコンポーザーを利用することで、スキーマの定義が容易になります。Enterprise Architectが対応している標準に準拠したスキーマを定義する場合には、スキーマコンポーザーが便利です。

利用手順:

リボン	コード > XMLスキーマ > スキーマコンポーザー

メリット

スキーマコンポーザーを利用するメリットは以下の通りです。

XMLファイルを操作してスキーマを定義するのではなく、クラス図として視覚的に内容を定義し、その定義から生成できます。XSD固有の設計やスキーマの生成をわざわざ作成する必要がありません。
対象のクラス図は通常設計で利用するようなクラス図が利用できます。

スキーマコンポーザーが対応している以下の標準仕様に沿ったメッセージスキーマを定義できます。

Common Interface Model (CIM)
National Information Exchange Modeling (NIEM)
UMM (United Nations Center for Trade Facilitation and Electronic Business (UN/CEFACT) Modeling Methodology) specifically the Naming and Design Rules (NDR) 2.1 および 3.0
Universal Business Language (UBL) specifically the Naming and Design Rules (NDR) 3.0

NIEM等いくつかの仕様については、やりとりするメッセージに関係するサブセットのモデルを生成できます。
以下のような形式でスキーマを生成できます。

XSD
RDFS
JSON

アドインを利用して、独自の形式のスキーマに対応させることもできます。

Enterprise Architectが提供するさまざまな形式の出力は、異なる業界で利用されていますので、スキーマを定義する際に、文法的な面だけでなく、メッセージの意味も明確にしてスキーマを定義できます。

注意:

スキーマコンポーザーの機能は、コーポレート版以上で利用できます。
