注意: |
この表記方法は、利用条件を満たす場合でもEnterprise Architectのインストール直後の状態では利用できません。 利用する方法についてはこちらのページをご覧ください。 |
Interaction Flow Modeling Language (IFML)は、システムアーキテクト・ソフトウェアエンジニア・ソフトウェア開発者に対して、コンピュータ・PDA・スマートフォン・タブレットのようなシステムで構成されるアプリケーションの、プラットフォーム非依存の一般的なユーザーインターフェースを表現するために利用できます。IFMLはObject Management Group(OMG)によって定義されました。IFMLの詳細は、ドキュメントをOMGのサイトより入手できます。
Enterprise ArchitectのIFML
Enterprise ArchitectのIFMLを利用すると、以下の内容を実現できます。
- 11種類のIFMLのテンプレートを利用できます。
- 2種類のIFMLのダイアグラムを利用できます。 - IFML diagram および IFML Domain Model diagram です。
- ツールボックスからはIFMLで定義されている要素や接続を利用できます。

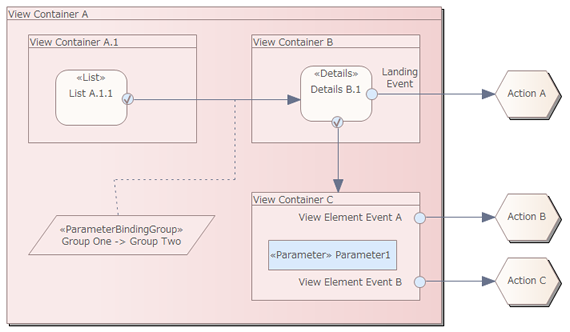

サンプルダイアグラム

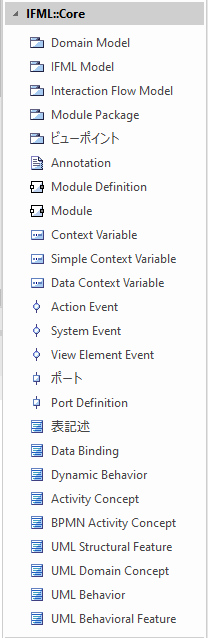

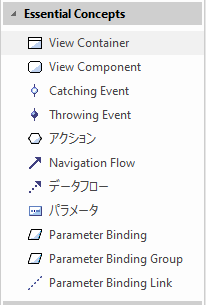

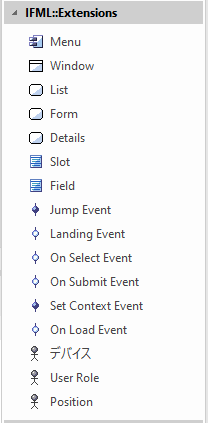

IFMLのツールボックス
IFMLの仕様で定義されている要素や接続は、ツールボックスから作成できます。
IFML 仕様で定義された要素の中には、主要素の追加属性をタグ付き値で設定できるものがあります。例えば、View Container 要素のタグ付き値を True に設定することで、View Container 要素を Default・Landmark・XOR のいずれかに設定できます。
