要素の関連付け

外部ツールのデータとEnterprise Architectの既存の要素を結びつけたり、新規にEnterprise Architectの要素を作成し結びつけたりできます。

Enterprise Architectの要素と結びつける

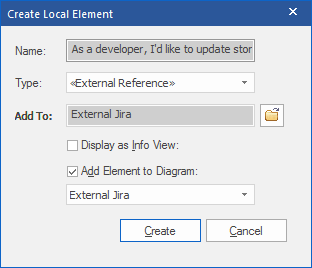

外部ツールのデータと結びつく、Enterprise Architectの要素を新規に作成する場合の手順は次の通りです。

#	操作方法
1	外部ツール連携タブ内の一覧で、対象の項目を右クリックします
2	Enterprise Architectの要素を作成を選択します
3	既定の種類を選択するか «External Reference» を選択　(参照:設定)
4	要素を作成するパッケージを指定
5	既存のダイアグラムに配置するかどうかと、配置する場合には対象のダイアグラムを指定

対象の要素には、外部ツールのプロバイダで設定されたルールで、名前などのプロパティの値が設定され配置されます。

結びつけが行われると、一覧では次のように表示されます。

注意:

複数の項目を選択し、まとめてEnterprise Architectの要素を作成できます。その場合、種類などはすべての要素で共通の既定の種類が利用され、<<External Reference>>のステレオタイプが付加されます。

複数の項目と結びつける

複数の項目を選択して実行すると、複数の要素が同時に作成できます。すべての要素は、デフォルトの種類または「ExternalReference」のいずれかで作成されます。

複数の項目を範囲選択するには、SHIFTキーを押しながら範囲の要素をクリックしてください。
複数の項目を個別に選択するには、CTRLキーを押しながら要素をクリックしてください。

選択した項目以下を全て結びつける

階層構造で、指定した項目以下の全ての項目をまとめて結びつけられます。この場合には、階層構造を維持したままEnterprise Architectに要素として定義できます。

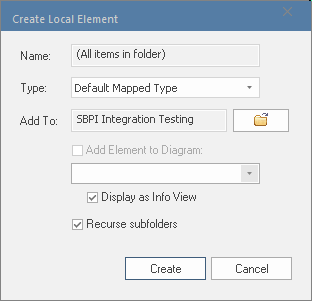

階層構造のツリーで対象のフォルダを右クリックして、「フォルダ全体をリンク」を実行してください。以下のダイアログで詳細を設定できます。

Enterprise Architectのパッケージ全体を結びつける

Enterprise Architectのパッケージを指定して、その内容をまとめて外部ツールのデータと結びつけられます。子パッケージがある場合には再帰的に処理します。

#	操作方法

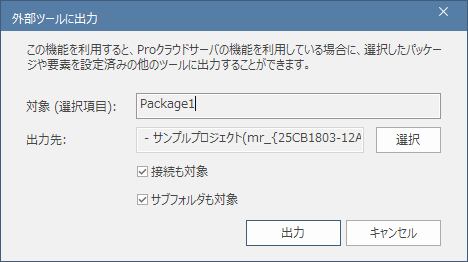

1	対象のパッケージを、Enterprise Architectのモデルブラウザ内で右クリックして「アドイン・拡張」→「外部ツールに出力」を実行します。
2	出力先の外部ツールとフォルダを指定します。Proクラウドサーバとの連携の設定ができていない場合や外部ツールとの連携設定が完了していない場合には選択できません。
3	接続やサブフォルダも出力対象にするかどうかを指定します。
4	出力ボタンを押すと、処理を実行します。

既存のEnterprise Architectの要素と結びつける

Enterprise Architectの既存の要素は、モデルブラウザから要素をドラッグして外部ツールの項目にドロップすることで、外部ツールの既存の項目に結びつけることができます。

Enterprise Architectの要素 'As a developer, I'd like to update story status during the sprint' をモデルブラウザからドラッグし、Jiraの同名の項目にドロップした直後の例です。両者間が結びつけられています。

外部ツール側のデータを追加する

Enterprise Architectの既存の要素から外部ツールのデータを作成できます。手順は次の通りです。

#	操作方法
1	モデルブラウザなどで、既存の要素を選択します。
2	外部ツールの一覧で、作成先となる位置を開きます。
3	外部ツールのメニューから、外部ツールのデータの作成を選択します。

注意:

外部ツール側にデータを追加するためには、Proクラウドサーバ側で事前に作成可能に設定する必要があります。
外部ツールによっては、新規にデータを追加できないものもあります。

Enterprise Architectの要素の更新 (「プル」の変更)

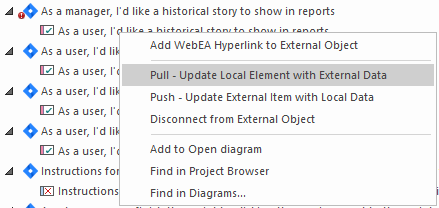

外部ツールのデータとEnterprise Architectの要素の間に差異がある場合には、一覧のアイコンに赤いマークが表示されます。一覧内で対象のEnterprise Architect要素を右クリックし、「Enterprise Architectの要素を更新」を選択することで、外部ツールのデータの内容で、Enterprise Architectの要素を上書きできます。

注意:

Enterprise Architectの要素側も変更している場合には、その変更内容は外部ツールのデータで上書きされます。

外部ツールのデータの更新 (「プッシュ」の変更)

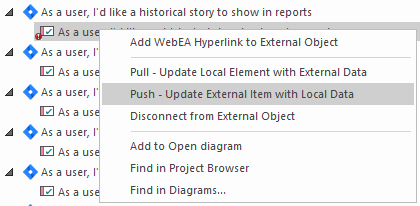

外部ツールのデータとEnterprise Architectの要素の間に差異がある場合には、一覧のアイコンに赤いマークが表示されます。一覧内で対象のEnterprise Architect要素を右クリックし、「外部ツールのデータを更新」を選択することで、Enterprise Architectの要素のプロパティで、外部ツールのデータの内容を上書きできます。

注意:

外部ツールのデータ側も変更している場合には、その変更内容はEnterprise Architectの要素のプロパティで上書きされます。

外部ツール側のデータを更新するためには、Proクラウドサーバ側で事前に作成可能に設定する必要があります。

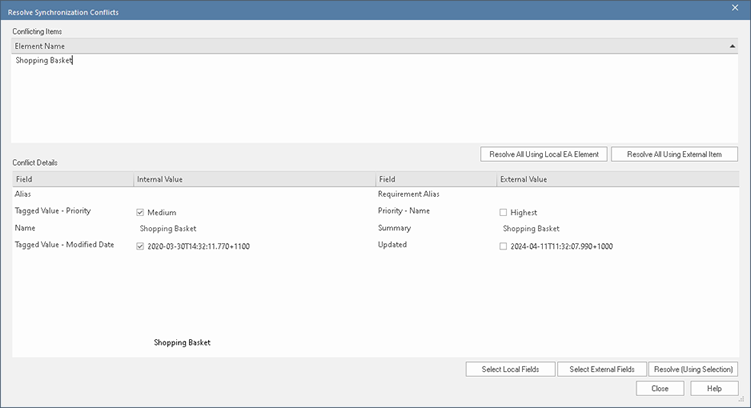

すべての項目の同期

結びつけが行われているすべての要素の内容をまとめて同期できます。

#	操作方法
1	外部ツール連携のタブで、対象の外部ツールを参照します。

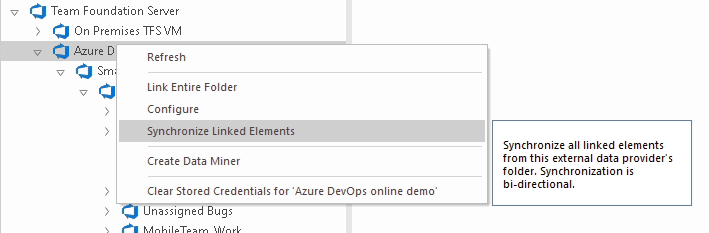

2	ツールバーのハンバーガーメニューボタンを押し、ローカルリンク要素との同期を選択します。

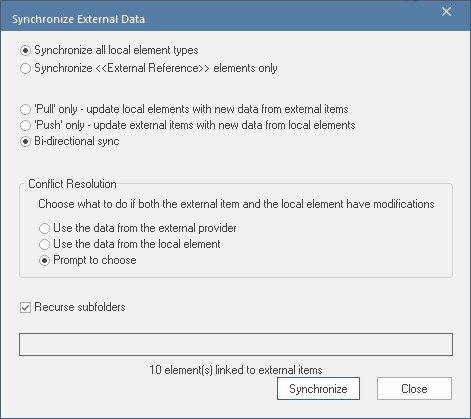

3	ダイアログ中央の一覧で、同期対象の項目を選択します。選択した項目は、外部ツールの内容で上書きされます。
4	ダイアログの下部には、同期対象の要素数が表示されます。数値が意図通りかどうかを確認してください。
5	同期ボタンを押すと、同期処理を実行します。
