「アドイン・拡張」リボンにはEnterprise Architectのいくつかの機能と、Enterprise Architectを拡張するための仕組みである、アドインとMDGテクノロジーに関する内容が含まれています。アドインはActive X COMのDLLとして作成し、Enterprise Architectに登録することで独自の機能を追加できます。アドインがメニューを持つ場合、既定の設定ではこのリボン内に表示されます。
MDGテクノロジーは、UML以外の記法をEnterprise Architectで利用するための仕組みです。BPMNやDFDなど、UML以外の記法はこのMDGテクノロジーの仕組みを利用してEnterprise Architectで利用できるようになります。MDGテクノロジーの有効・無効を設定できるほか、独自のMDGテクノロジーを作成する際に必要となる機能を呼び出せます。

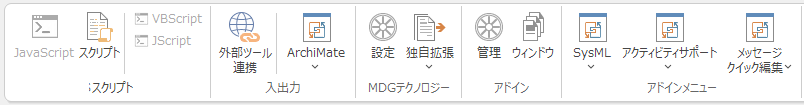

含まれるパネル
項目 |
説明 |
スクリプト |
スクリプトの機能を呼び出せます。 |
入出力 |
外部ツール連携やArchimate・ODM・GML・NIEMなどのファイルの入出力を実行します。関連するMDGテクノロジーが有効の場合のみ表示されます。 |
MDGテクノロジー |
「MDGテクノロジー」のパネルには、有効にするMDGテクノロジーの設定と、MDGテクノロジーを自作する場合に利用するいくつかの機能が含まれています。 |
このパネルには次の2つのボタンがあります。
|
|
このパネルは、アドインが有効になっていてそのアドインがメニュー項目を持つ場合に表示されます。具体的には、アドインがEA_GetMenuItemsを実装し、MainMenuの種類に対してメニュー項目を持つ場合に表示されます。 |
パネル内の個々の項目の説明へのリンク
次の表は、このリボンから呼び出せる項目の説明ページへのリンクです。
(説明ページがない項目は機能の概要を記載しています。)
ツール |
||
スクリプト サブウィンドウ |
||
JavaScript |
JavaScriptを実行することのできるコンソールウィンドウを開きます。 |
|
VBScript |
VBScriptを実行することのできるコンソールウィンドウを開きます。 |
|
JScript |
JScriptを実行することのできるコンソールウィンドウを開きます。 |
|
入出力 |
||
外部ツール連携 |
外部ツール連携タブを開きます。 |
|
Archimate, ODM, GML, NIEMなど |
それぞれの内容に応じた機能を呼び出せます。有効になっている場合のみ表示されます。 |
|
MDGテクノロジー |
||
設定 |
||
独自拡張 |
ダイアグラムをパターンとして出力 |
|
ダイアグラムをUMLプロファイルとして保存 |
||
パッケージをUMLプロファイルとして保存 |
||
MDGテクノロジーファイルの生成 |
||
MDGテクノロジーファイルの読み込み |
||
パッケージからプロファイルを自動生成 |
profileパッケージを選択して実行すると、その内容を元に部分的なMDGテクノロジーを自動生成し、現在のプロジェクトに読み込んだ状態にします。プロファイルの作成時の簡易テストに利用できます。 |
|
パッケージからMDGテクノロジーを自動生成 |
プロファイル・ダイアグラム定義・ツールボックス定義を含むパッケージから、MDGテクノロジーファイルを自動生成し、現在のプロジェクトに読み込んだ状態にします。 |
|
パッケージをMDGテクノロジーとして保存 |
プロファイル・ダイアグラム定義・ツールボックス定義を含むパッケージから、MDGテクノロジーファイルを自動生成し、ファイルとして保存します。 |
|
パースペクティブの生成 |
||
アドイン |
||
管理 |
||
ウィンドウ |
||
アドインメニュー |
||
アドインメニュー |
||
参照:
