UML Profile for Core Components

注意:

UMM2.0、UPCC3.0 は、利用条件を満たす場合でもEnterprise Architectのインストール直後の状態では利用できません。利用する方法についてはこちらのページをご覧ください。

UPCCフレームワークは、コアコンポーネントとコアデータタイプのライブラリを提供しています。このフレームワークはEnterprise Architectで利用可能です。利用するには、モデルテンプレートを取得して利用します。ビジネスデータ型ライブラリやビジネス情報エンティティライブラリから必要な内容のみを抽出し、UMM仕様に準拠するモデルを定義できます。スキーマコンポーザーを利用することにより、このようなモデル定義が作成できます。

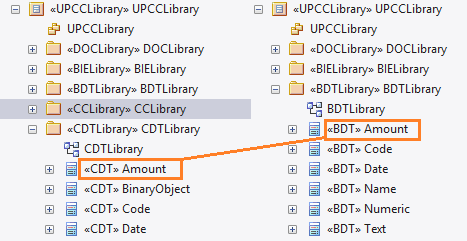

下の画像は、UPCC コアCDTライブラリからBDTライブラリを作成した場合の例です。

共通ライブラリ

以下のライブラリは、UML Profile for Core Componentsの2つのバージョンで共通です。

CCLibrary	CCTS コアコンポーネントライブラリです。
CDTLibrary	CCTS コアデータ型ライブラリです。Amount, Code, Text や Graphic等の基本的なデータ型が含まれます。
BIELibrary	ABIEに含まれるビジネスライブラリはCCLibraryのコンポーネントをベースにしています。エントリの内容はスキーマコンポーザーを利用できます。また、UMLとして定義できます。
DOCLibrary	メッセージアセンブリのモデリングで利用するパッケージです。スキーマコンポーザーを利用して、スキーマを生成できます。
