自己メッセージ

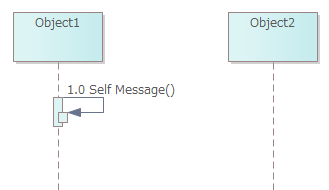

自己メッセージは対象のライフラインの操作内でさらに操作を呼び出す場合に利用する表現です。



自己メッセージを追加すると、それ以降のメッセージについて実行仕様のレベルを上げて、自己メッセージの内部から呼び出しをする表現にできます。





戻りメッセージとしての自己メッセージ

自己メッセージの戻りメッセージを自己メッセージで表現できます。





戻りメッセージの自己メッセージを作成する方法は次の通りです。



#

操作方法

1

自己メッセージの後にもう一つ別の自己メッセージを作成します。

2

対象のメッセージを右クリックします。

3

「戻りメッセージ」の項目を選択します。

4

戻りメッセージの実行仕様のレベルを上げます
