操作の割り当て・属性の割り当て

<< 目次を表示 >>

ページ位置:  Enterprise Architectの操作 > 要素 > 要素のプロパティ > 分類子や型などの指定 >

操作の割り当て・属性の割り当て

操作の割り当てダイアログおよび属性の割り当てダイアログは、アクティビティ図におけるアクションに関連付けられた操作の設定などで利用されます。

これらのダイアログは、RefGUID型のタグ付き値の値として操作や属性を設定する場合にも利用されます。



このダイアログの操作方法は次の通りです。

#

操作方法

1

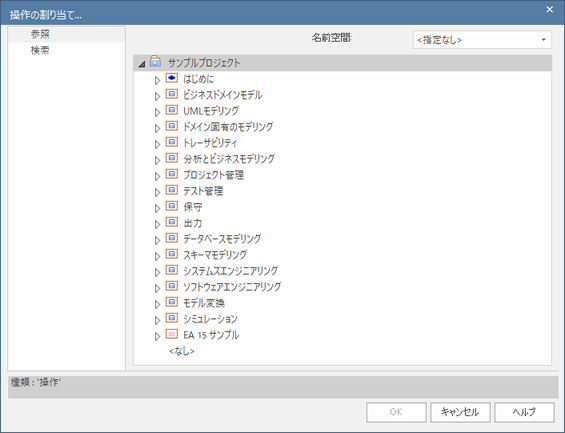

操作の割り当て (あるいは 属性の割り当て)ダイアログが表示されます。



2

名前空間のコンボボックスで既存の名前空間を指定した場合には、一覧に表示される操作や属性は、該当する名前空間に含まれる分類子が持つもののみに限定されます。

3

項目をダブルクリックするか、項目を選択してOKボタンを押すことで割り当てられます。

(「分類子や型などの指定」のページもご覧ください。)





参照:
