要素の外見に画像を適用

<< 目次を表示 >>

ページ位置:  Enterprise Architectの操作 > 要素 > 要素のプロパティ > ステレオタイプ >

要素の外見に画像を適用

要素の外見に対して、特定の画像を利用できます。この場合に、ステレオタイプに対してメタファイルの画像を指定することで、ステレオタイプを設定された要素は、その画像で表示されるようになります。

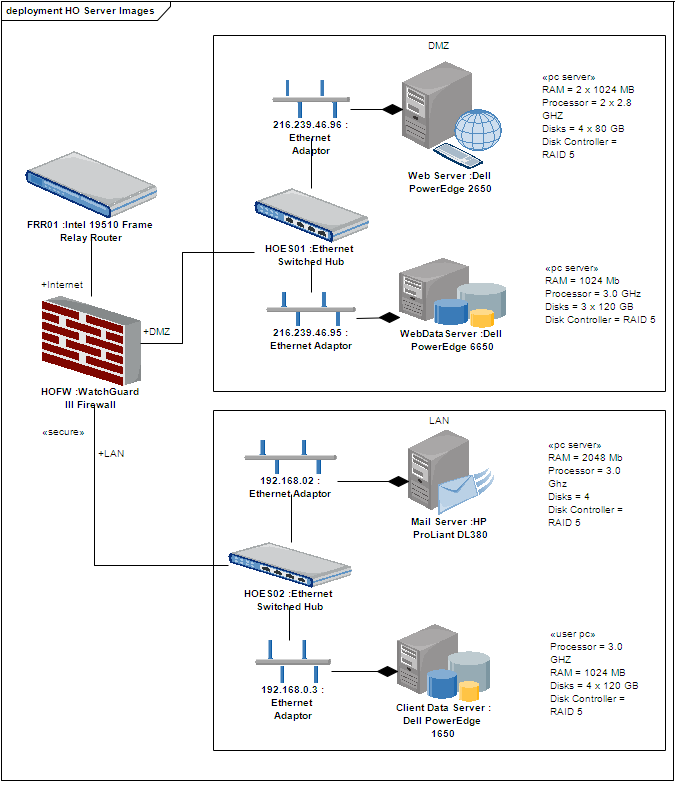

ステレオタイプが関連した画像ファイルを持っている場合には、そのステレオタイプがクラスやその他の要素に適用されると、標準の外見ではなくて、指定された画像ファイルでその要素を表示します。 例として、以下の配置図では、さまざまな要素の外見が画像で表示されています。





注意:

シーケンス図のライフライン要素の外見は変更できません。
