BPSim - Executeページ

シミュレーションに関する設定が完了した後は、標準シミュレーションを実行するかあるいはカスタマイズシミュレーションを実行するかを選択できます。どちらも場合も、シミュレーションを実行するとその動作を記録し結果を参照できます。





利用手順:

リボン

シミュレーション > プロセス分析 > BPSim > BPSim > Execute





ツールバー

項目

説明

シミュレーションを実行し、標準形式の結果を表示します。

シミュレーションを実行し、独自にカスタマイズした内容に基づいた形式の結果を表示します。

シミュレーションの実行を強制的に終了させます。

シミュレーションの実行結果を表示します。Reviewページを自動的に開きます。





実行

ツールバーのボタンを押してシミュレーションを実行すると、設定に基づいてBPMNモデルの内容をBPSimエンジンでシミュレーションします。





シミュレーションの実行速度が速い場合には、'Step'ページを利用することで、シミュレーションの動作を逐次確認できます。

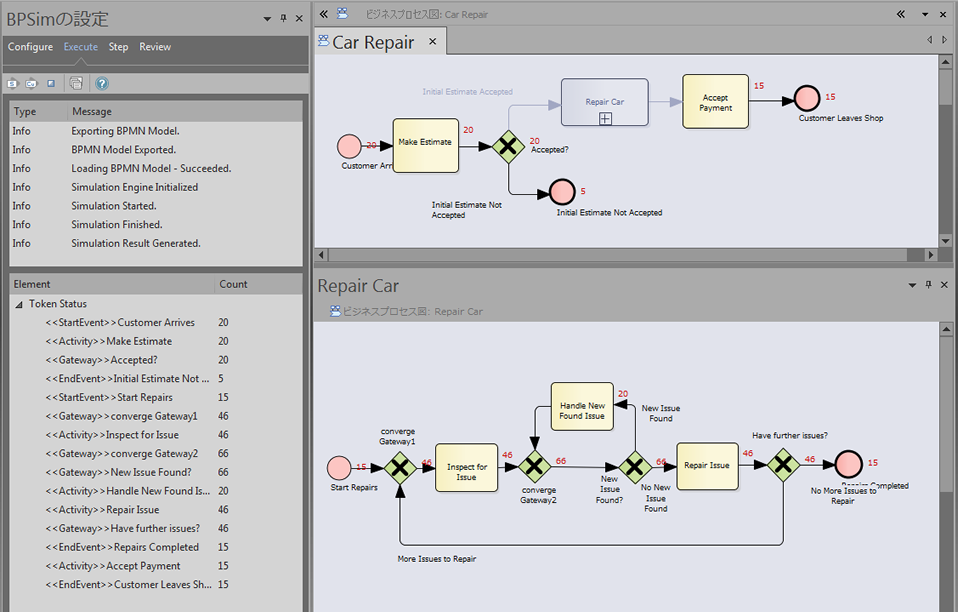

上の例では、"Car Repair"プロセス内のBPMN要素とサブプロセス"Repair Car"について、定期的に顧客が到着することがトリガとなり、処理の流れをシミュレーションしています。
