シミュレーションの実行が成功すると、実行結果のレポートを見ることができます。このレポートで、一般的なプロセスの情報を確認できます。例えば、タスクの実行の平均時間・顧客の待機時間の合計・何件の問題を解決したか、などの情報です。



この結果を、さまざまな観点から解析し、プロセスの妥当性を検証します。例えば、以下のような観点が考えられます。



• 時間の観点から: このプロセスの午前9時30分の時点でどのような状況かを確認する
• トークンの観点から :3人目の顧客が店で何をしたのかを確認する
• プロパティの観点から: 2番目の車について、問題の数は増えたのか減ったのかを確認する
• マルチスレッドの観点から: 複数の顧客が店内にいる状況を確認できるかどうか
• リソースの観点から: サポート担当者は忙しいのか暇なのか、なぜある顧客は40分も待ったのかを確認する



このような観点からの解析には「Step」ページの内容が役に立ちます。





利用手順:





ツールバー

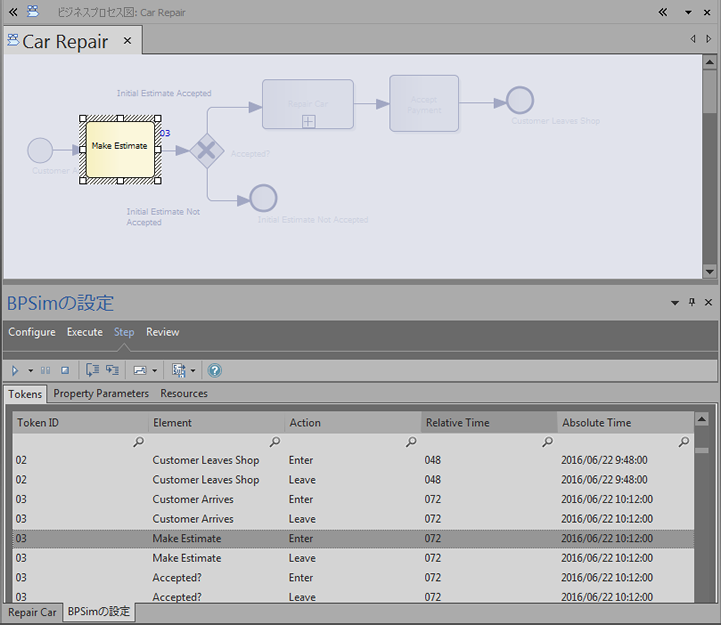

Tokensタブ

このタブには、シミュレーションを実行するとその結果の情報が表示されます。時間軸にそってソートして表示されます。





• Token IDの列でフィルタすれば、該当のIDの内容のみが表示されます。
• ステップインボタンを押すと、1つの記録分再生します。
• 一覧のダブルクリックでも、ステップインボタンと同じ動作になります。
• 要素に時間のパラメータがある場合には、ステップオーバーボタンを押すと次の時間イベントまでまとめて再生します。
• 再生を実行すると、ダイアグラムの内容が更新されます。





Property Parametersタブ

Tokensタブでシミュレーションを実行すると、その時点でのプロパティの値をProperty Parametersタブで参照できます。

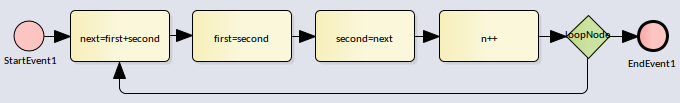

例えば、以下のようなフィボナッチ数列を計算するBPMNモデルでシミュレーションを実行します。





プロパティパラメータを定義したら、それぞれの要素に対してBPSimパラメータを設定し、シミュレーションを実行します。

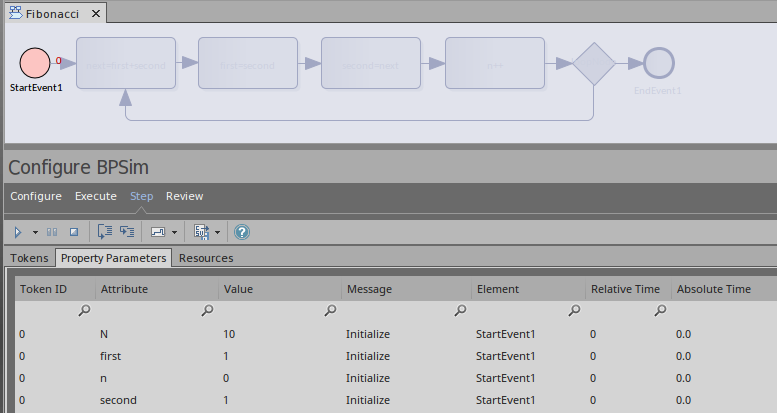

"Message" 列では、プロパティ "N, first, n, second" が初期化されたことを示しています。

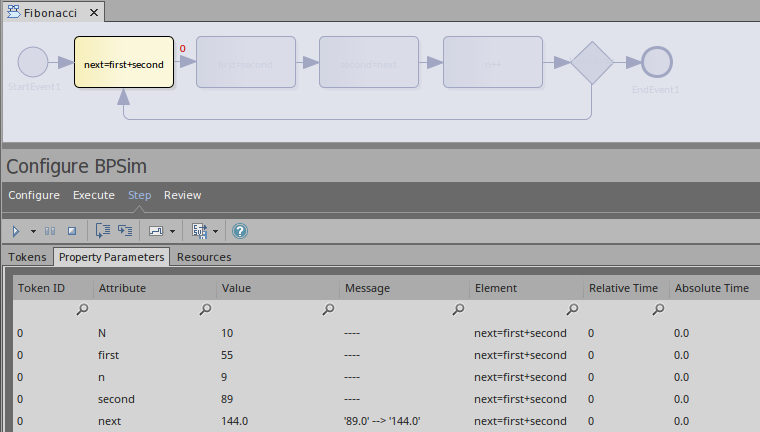

ステップインボタンを押すたびに、表示されるプロパティの値は更新されます。この例では、タスク "next = first + second" を実行した結果、プロパティ "next" の値が  89 から 144 に変わった状態です。

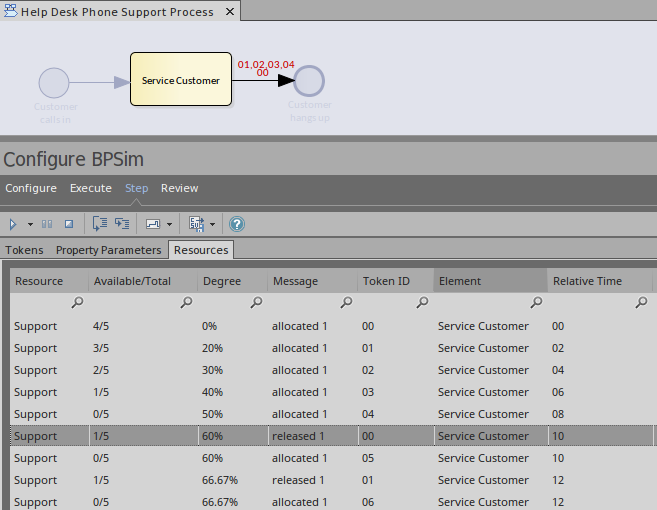

Resourcesタブ

Tokensタブで処理を実行すると、Resourcesタブの内容も自動的に更新され、実行時の値やリソースの割り当て・解除の情報が表示されます。







タイミング図の生成

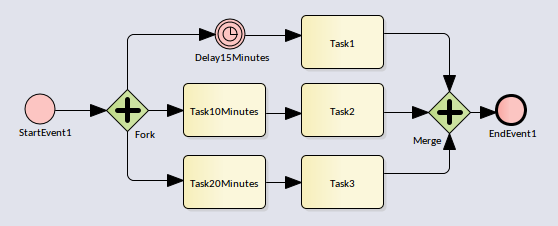

BPMN要素に対して時間のパラメータが設定されている場合には、その情報を利用してタイミング図を生成できます。



• トークンごとに1つのタイムラインを生成する
  この項目を選択すると、すべての内容を1つのタイムラインで表現します。



• トークンごとに複数のタイムラインを生成する
  この項目を選択すると、要素ごとに別々のタイムラインで表現します。



例:

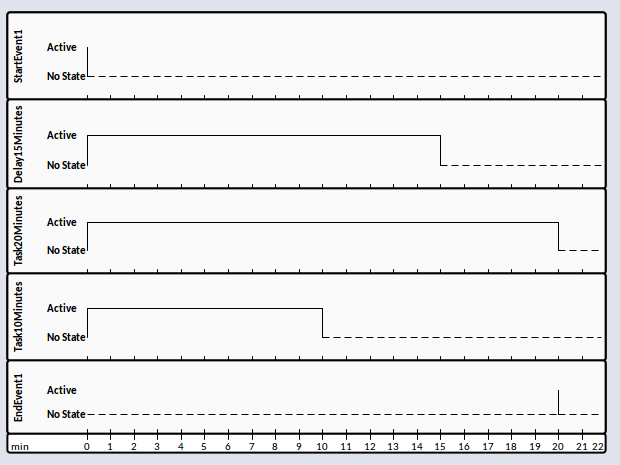

「トークンごとに複数のタイムラインを生成する」の設定で生成した場合の例です。
