BPSim - Configureページ

BPSim成果物要素(BPMNシミュレーション要素)は、1つのパッケージと結びついて設定情報を保持します。そのパッケージ内あるいはそのパッケージの配下パッケージにあるBPMN要素が設定の対象となります。既定の設定では、対象のパージに含まれるBPMN要素がこのページ内でも表示されます。

このウィンドウの内容は選択している要素を変更すると内容が更新されます。ダイアグラムやモデルブラウザ内で要素を選択すると、その要素に応じて表示が変わります。BPSim成果物要素の場合には設定内容が表示され、BPMN要素の場合にはその要素のパラメータが表示されます。

BPSim成果物要素の場合には、このページはシナリオパラメータの内容が表示されます。

利用手順:

リボン	シミュレーション > プロセス分析 > BPSim > BPSim > Configureタブ

ツールバー

項目	説明
	新規にBPSim成果物要素(BPMNシミュレーション要素)を作成できます。
	設定に結びつくパッケージを指定できます。指定したパッケージ内のBPMN要素がシミュレーションの対象となります。
	表示されている内容を最新の情報に更新します。例えば、対象のパッケージ内のBPMN要素を編集した場合に、このボタンを押すと変更内容を表示に反映します。
	BPMN要素のプロパティパラメータとして利用されるプロパティを指定します。
	カレンダーを定義します。
	一覧内に、「Result Request」の列を表示するかどうかを切り替えます。Result Requestはカスタマイズシミュレーションの実行時に必要となります。実行レポートには、要求された結果のみが含まれるようになります。
	設定内容の変更を保存します。
	対象のBPMNモデルを評価し、シミュレーション可能かどうかを確認します。エラーや警告がある場合には、システム出力サブウィンドウに表示されます。
	BPMNモデルを、シミュレーションの設定と合わせて出力します。BPMNおよびBPSimの出力仕様に準拠していますので、他のツールでの利用が可能です。

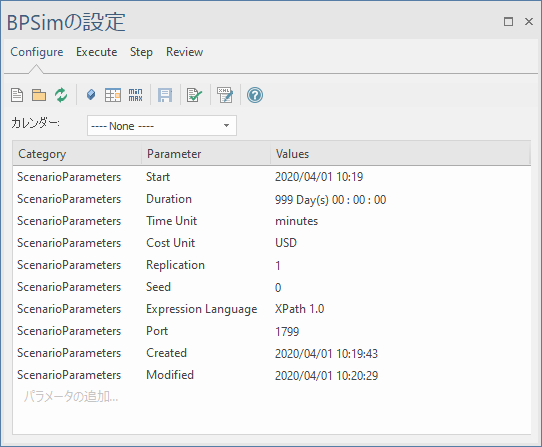

Scenario Parameters (シナリオパラメータ)

シナリオパラメータは要素のパラメータの集まりです。シナリオで定義されたパラメータはグローバルな設定としてすべての要素で利用されます。

1つの要素に対してすべてのパラメータが表示されるわけではありません。以下の方法でパラメータをリストに追加できます。

新規パラメータの文字列をクリックし、ドロップダウンリストをクリックして「ScenarioParameter」を選択する
パラメータ欄のドロップダウンリストをクリックし、リストからパラメータの種類を選択する

シナリオに対して追加可能なパラメータをすべて追加すると、BPSimの設定ウィンドウで、さらに追加できませんのでご注意ください。

項目	説明
Start	プロセスが開始される時間です。変更する場合には、セルをクリックすると表示される下矢印ボタンを押すと表示されるカレンダーから日付を指定できます。
Duration	プロセスの継続時間(=シミュレーションの実行時間)です。 'Duration'は必須の値です。シミュレーションが完了するまでに十分となる時間が必要です。例えば、1つのプロセスの完了に3時間かかる場合には、'Duration'の値は3時間よりも大きくなければなりません。変更する場合には、セルをクリックすると表示される参照ボタンを押すと表示されるダイアログから値を指定できます。
Time Unit	このシナリオでの基本的な時間単位です。数値で指定されている時間のパラメータの単位を示します。変更する場合には、セルをクリックすると表示されるドロップダウンリストから候補を選択できます。
Cost Unit	このシナリオでの基本的な通貨単位です。数値で指定されている費用のパラメータの単位を示します。変更する場合には、セルをクリックすると表示されるドロップダウンリストから候補を選択できます。
Replication	シナリオの実行に必要なreplicationの数を指定します。既定値は1です。変更する場合には、直接値を入力します。
Seed	乱数の生成に利用するシードを指定します。既定値は0です。変更する場合には、直接値を入力します。
Expression Language	XPath 1.0 か Java が選択できます。XPath 1.0が既定の言語です。Javaを利用する場合には、JDKの指定が必要です。変更する場合には、セルをクリックすると表示されるドロップダウンリストから候補を選択できます。
DMN Module	BPMNモデル内でビジネスルールを利用している場合には、その内容をDMNモデルとして定義しなければなりません。この場合、DMNモデルを作成し、Java言語でDMNサーバを生成しなければなりません。セルをクリックすると表示されるボタンを押し、DMNサーバのファイルを指定します。
JRE Home	BPSimの実行エンジンは、Javaの実行環境上で動作します。そのため、JREのホームディレクトリの情報が必要です。セルをクリックすると表示されるボタンを押し、パスを指定してください。
JDK Home	実行言語にJavaを選択した場合には、BPSimの実行エンジンは、Javaのソースコードを生成し、javacコンパイラでコンパイルを行います。そのため、JDKが必要となります。セルをクリックすると表示されるボタンを押し、パスを指定してください。
Port	BPSimの実行エンジンとの通信ポートを指定します。既定値は1799です。
Created	このBPSim成果物要素(BPMNシミュレーション要素)が作成された日時です。
Modified	このBPSim成果物要素(BPMNシミュレーション要素)が最終更新された日時です。

Control パラメータ

Controlパラメータの定義の手順は次の通りです。

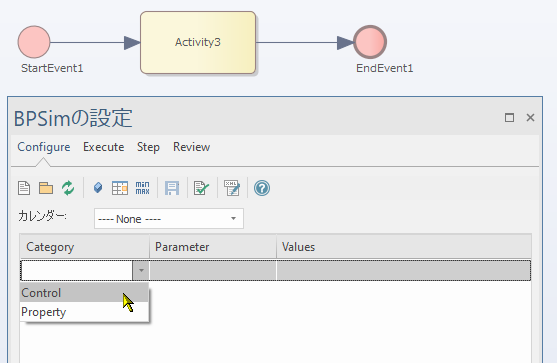

ダイアグラム内で設定対象の要素を選択します。そして Categoryの列で "Control" を選択します。

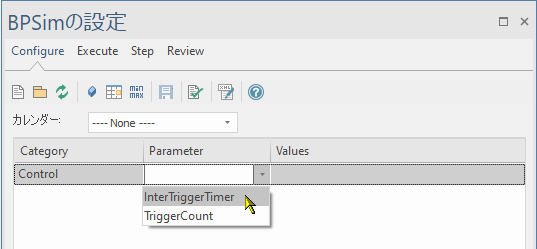

Categoryを選択したら、次に Parameter を指定します。

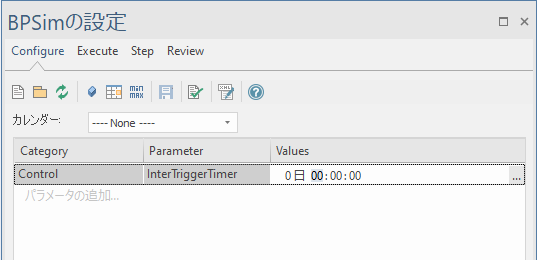

Parameter の選択が終わったら、選択したParameterに応じた値を指定します。セルを選択した際に表示される [...] ボタンから値を指定できます。

Time パラメータ

Timeパラメータの定義の手順は次の通りです。

ダイアグラム内で設定対象の要素を選択します。そして Categoryの列で "Time" を選択します。
Categoryを選択したら、次に Parameter を指定します。
Parameter の選択が終わったら、選択したParameterに応じた値を指定します。セルを選択した際に表示される [...]ボタンから値を指定できます。

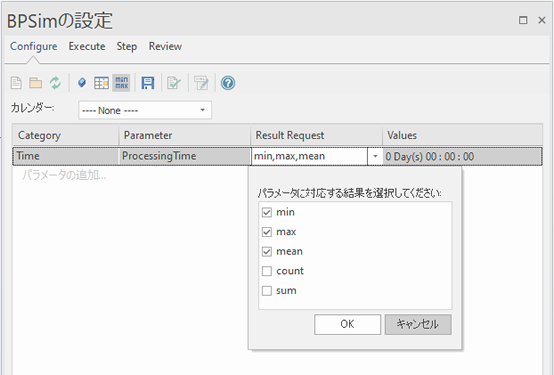

必要に応じて、ツールバーのボタンを押して Result Request の列を表示させ、必要な情報を入力します。

Resource パラメータ

Resourceパラメータの定義の手順は次の通りです。

ダイアグラム内で設定対象の要素を選択します。そして Categoryの列で "Resource" を選択します。さらに、Parameterの列で "Selection" を選択します。

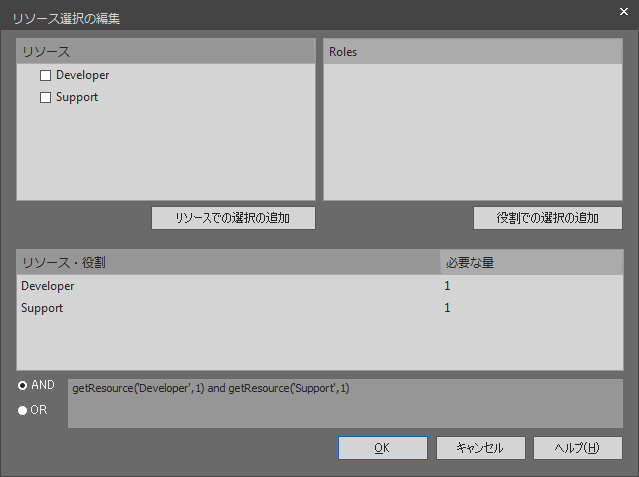

セルを選択した際に表示される [...] ボタンからリソース編集の選択の編集ダイアログを開きます。

左上の一覧には、定義済みのリソース要素が表示されます。「リソースでの選択の追加」ボタンを押し、対象を指定します。
右上の一覧には、リソース要素に定義済みの役割が表示されます。「役割での選択の追加」ボタンを押し、対象を指定します。
「必要な量」を指定します。
"AND / OR" のいずれかを指定します。
テキスト入力欄にリソースの情報を入力します。

Property パラメータ

Propertyパラメータの定義の手順は次の通りです。

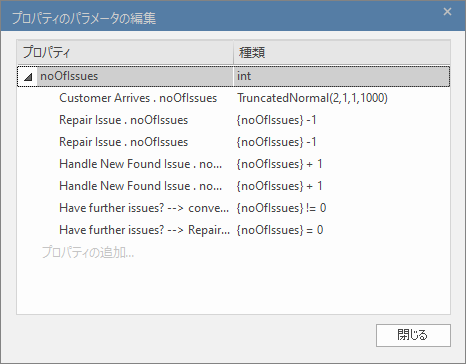

ツールバーのプロパティボタンを押します。

定義済みのプロパティとその値が表示されます。

ここでは、プロパティの追加・編集・削除が可能です。

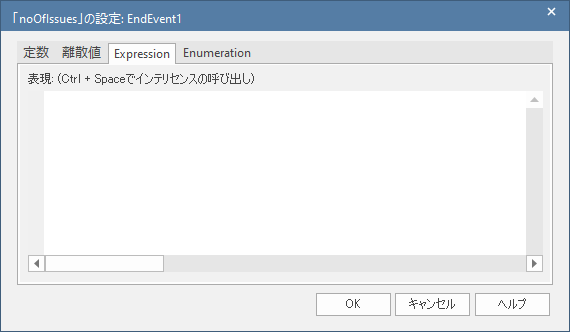

定義済みのプロパティについては、BPMN要素に対してプロパティのパラメータを追加できます。

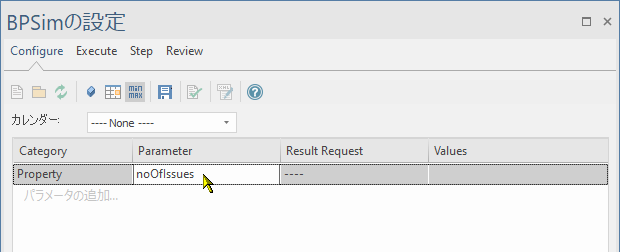

Categoryで "Property" を選択し、パラメータを追加できます。

カレンダー

カレンダーでは、プロセスに影響を与える特別な時間範囲を定義できます。例えば、業務日・シフト・休日や繰り返しのイベント(監査など)が該当します。

カレンダーの定義の手順は次の通りです。

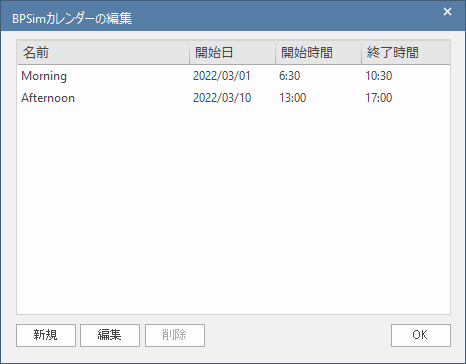

ツールバーのカレンダーボタンを押します。定義済みのカレンダー情報が表示されます。

カレンダー情報の追加や編集・削除が可能です。追加する場合の手順は次の通りです。

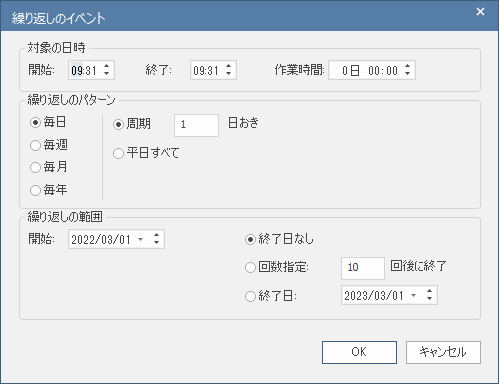

新規ボタンを押します。繰り返しのイベントダイアログが表示されます。

「対象の日時」パネルでは、開始と終了の時間は、ダイアログ表示時の時間が設定されています。終了や作業時間を変更すると、自動的に他方の内容が調整されます。値は直接入力することもできますし、上下のボタンで数値を調整できます。
「繰り返しのパターン」パネルでは、繰り返しの周期を指定します。左側のラジオボタンの選択を変えると、右側の詳細指定の欄の内容が変わります。値を直接入力するか、ドロップダウンリストから選択します。
「繰り返しの範囲」パネルでは、開始日と終了日を指定します。終了日は指定無しとすることも、特定の日にできます。直接入力するか、上下のボタンで数値を調整できます。
すべての内容が入力できたらOKボタンを押します。

カレンダーの内容を定義すると、開始日の順で一覧に表示されます。

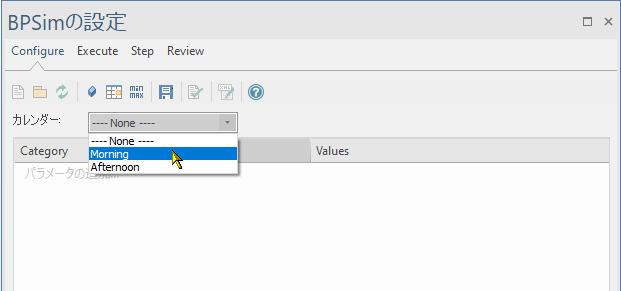

カレンダーを定義すると、選択したカレンダーに対するパラメータを追加できます。

評価

BPMN要素にBPSimのパラメータを設定したら、モデルの評価機能を実行します。BPMNモデルやBPSimに対するエラーや警告がある場合には、システム出力サブウィンドウに表示されます。表示内容に応じてモデルを修正してください。

何もエラーが表示されなければ準備は完了です。
