BPSimはオープンな仕様で、アクティビティやタスクにリソースをどのように割り当てるか、どのようにイベントを発生させるか、判断やその他の実世界に関係する内容に関する定義が含まれます。BPSimの仕様に沿って設定を行うと、BPMNで定義されたビジネスプロセスモデルをBPSimシミュレーションエンジンに渡して実行できます。
BPSimの仕様は詳細に定義されていて、操作に関する情報をモデルに割り当てたり、実行するシミュレーションエンジンから得られる情報に基づくソリューションの質を評価したりすることを柔軟に行うことができます。この章では、BPSimでのシミュレーションの実行のための設定を行う方法を説明します。設定が完了したら、BPMNモデルをBPSimデータと一緒に出力し、BPSimエンジンで実行できます。
設定が完了したら、BPSimの設定データとBPMNモデルに対して、BPSim互換のシミュレータ「BPSim 実行エンジン」でシミュレーションを実行できます。この「BPSim 実行エンジン」はユニファイド版以上のエディションで利用できます。この機能を利用することで、Enterprise Architect内でBPMNモデルの作成と修正から、異なる条件でのシミュレーションの実施とその結果の保存・複数の結果の比較までを一貫して行うことができます。
BPSimの利用
BPSimは、ユニファイド版以上のエディションで利用できます。
適切なバージョンのJava Runtime Environment (JRE)とJava Development Kit (JDK)がインストールされている必要があります。

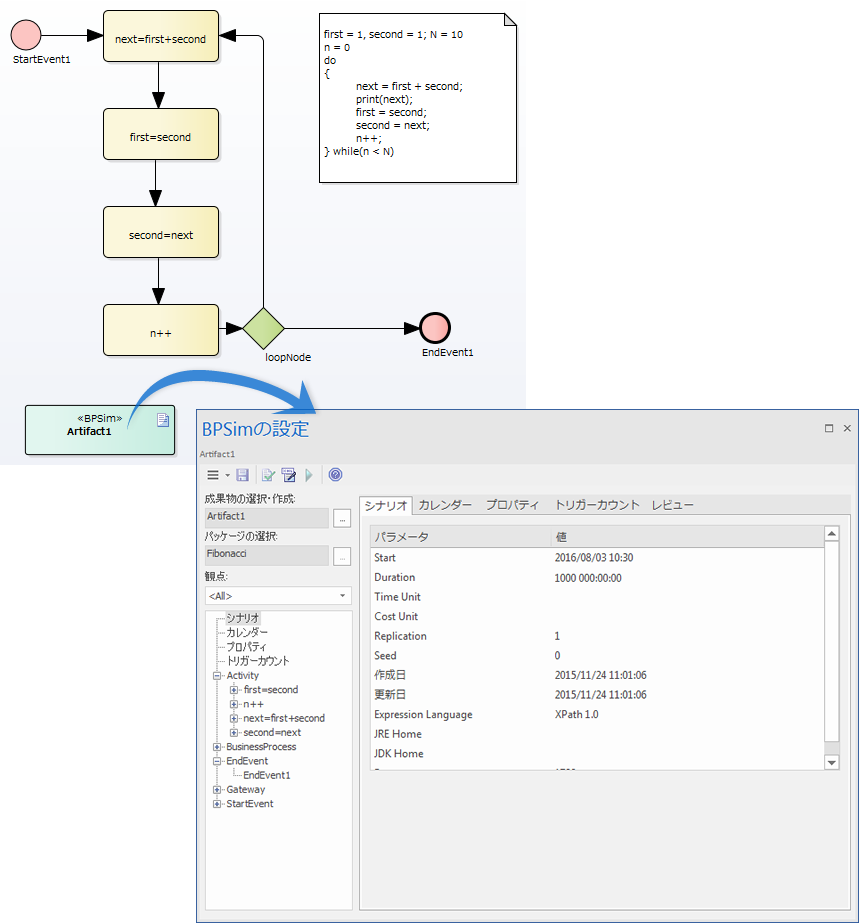

BPSimの設定を含むBPMNモデルの例
BPSimとEnterprise Architectで定義されたBPMNモデルを統合し、さまざまな条件でシミュレーションを実行した結果をモデル内に保存してその結果を参照・比較できます。
BPSimの設定ダイアログでは、設定手順のそれぞれに注力できるように複数の内容を切り替えられます。切り替え可能なの観点は次の通りです。
また、複数の設定を定義してその設定による動作結果の違いを簡単に比較できます。また、設定により処理の流れや実行がどのように変わるかを比較検証する事もできます。このような比較のためには、ベースラインの機能を利用します。ベースラインごとに異なるパラメータを設定し、シミュレーションエンジンにデータを渡して動作させることで、設定ごとの動作の違いや設定の違いによる相対的なメリットを検証します。
複数のプロジェクトを利用している場合には、BPSimの設定をプロジェクト間で転送できます。BPSimに関係するBPMNモデルを入出力する場合には、BPSimに関する設定は自動的に合わせて入出力されます。
Enterprise Architectのビジネスプロセスシミュレーションの設定は、Workflow Management Coalition (WfMC)が開発するBPSimフレームワークに基づいています。
