BPSim 実行エンジンの利用

BPSim実行エンジンは、Enterprise Architect内でBusiness Process Simulation (BPSim) を実行するための機能です。ユニファイド版以上のエディションで利用できます。





BPSim実行エンジンの利用

BPSim 実行エンジンの利用には、利用するマシンにJRE (Java Runtime Environment) バージョン7以降が必要です。また、実行する内容によっては、JDK (Java SE Development Kit) のバージョン7以降が必要です。複数のJREやJDKがインストールされていて利用するJREやJDKを指定したい場合には、MDG_BPSIN_JRE_HOME環境変数あるいはMDG_BPSIM_JDK_HOME環境変数を定義し、その変数の指すディレクトリにはJREあるいはJDKのバージョン7以降が含まれるように指定します。





利用手順:

リボン

  • シミュレーション > プロセス分析 > BPSim > BPSim > ツールバーのアイコンをクリック > 成果物を選択 > BPSimの成果物要素を選択 > リボンの「実行」パネルにある「開始」ボタンを押す
  • シミュレーション > プロセス分析 > BPSim > BPSimの設定要素の検索 > 対象の要素をダブルクリック > リボンの「実行」パネルにある「開始」ボタンを押す

コンテキストメニュー

BPSimシミュレーション要素を右クリック | BPSimの設定 > リボンの「実行」パネルにある「開始」ボタンを押す

その他

モデルブラウザかダイアグラム内でBPSimシミュレーション要素を右クリック | BPSimでシミュレーションを開始





シミュレーションの実施と制御

実行ボタンを押し、以下のいずれかを選択します。



これらのどちらを選択した場合でもシミュレーションの動作自体は変わりません。しかし、標準シミュレーションを選択した場合には、シミュレーションで利用されるすべてのパラメータがレポートの対象となります。カスタマイズシミュレーションを選択した場合には、設定において「結果の要求」を設定した項目のみがレポートの対象となります。

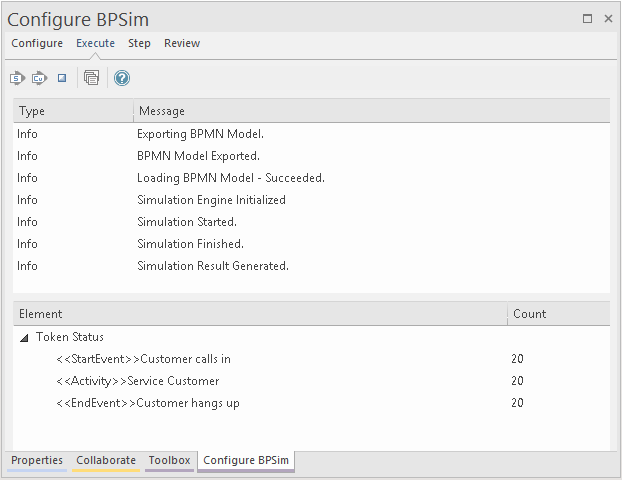

シミュレーションの実行中は、画面の上部の領域に進行状況が表示され、下部の領域にはパラメータの値が表示されます。





シミュレーションの実行中には、Pauseボタンを押して動作を停止できます。Pauseボタンを押すとResumeボタンに変わり、停止した動作を再開できます。終了ボタンを押すと、シミュレーションを完全に終了できます。

シミュレーションの結果は、BPSimシミュレーション要素が含まれるパッケージと同じパッケージ内に作成される成果物要素に保存されます。標準シミュレーションの場合には、ステレオタイプ<<BPSimReport>>が設定された成果物要素となり、カスタマイズシミュレーションの場合にはステレオタイプ<<BPSimCustomReport>>が設定された成果物要素となります。





プロパティ値の追跡

既定のパラメータと同様に利用できる、プロセスで独自に定義したプロパティ値(属性)を定義できます。シミュレーションが完了した後に、独自に定義したプロパティ値について属性ボタンを押すことができるようになります。ボタンを押すとダイアログが表示され、独自のプロパティ値が実行時にどのように変化したかを確認できます。





シミュレーションの結果を確認する

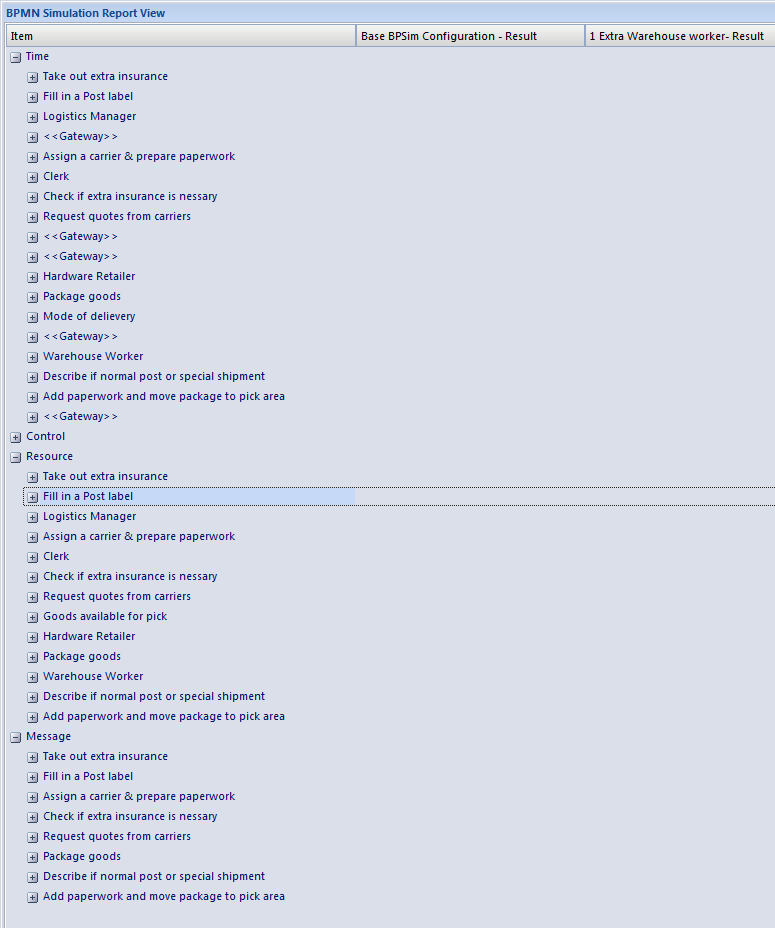

シミュレーションの実行が完了したら、「結果の表示」ボタンを押してください。BPMNシミュレーション レポートビューのタブが開き、実行したシミュレーションの結果が表示されます。もし、既に他のシミュレーションを実行している場合には、その内容もあわせて表示され、比較できるようになっています。また、既存のBPSimの結果が含まれる成果物要素をモデルブラウザからドラッグしてこのタブにドロップすることで、結果を並べて表示できます。





なお、このタブのタイトル部分をドラッグすることで、独立したウィンドウにして表示できます。対象のBPMNモデルと並べて表示したり、ウィンドウのサイズを変更したりできます。

一覧内の+ボタンをクリックしたり右クリックメニューを利用したりすることで、シミュレーション結果を展開して表示できます。

また、この結果を基にチャートを作成できます。チャートを作成するためには、事前にシミュレーション結果を示す成果物要素が生成されていなければなりません。





BPMNシミュレーション レポート 操作

項目

説明

Collapse All

この項目を選択すると、表示内容のツリーを閉じ、最上位の項目名のみを表示するようにします。

Expand All

この項目を選択すると、表示内容のツリーをすべて展開します。

Show Only Different items

複数の設定を表示している場合にこの項目を選択すると、その設定内容で差分がある項目のみが表示されます。再度この項目を選択すると、差分がない項目も表示されるようになります。

Highlight Different Items

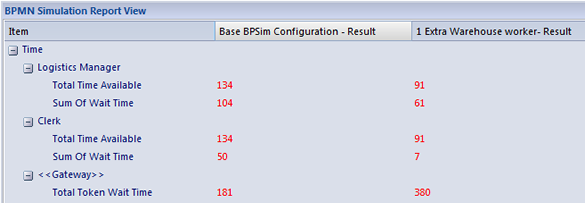

複数の設定を表示している場合にこの項目を選択すると、差分がある項目の値が赤色で強調表示されます。

Show Only Non Empty Items

この項目を選択すると、パラメータの値が設定されている項目のみが表示されます。

Remove Scenario

この項目を選択すると、右クリックした対象の設定をこのタブから非表示にします。
