ダイアグラムタブ

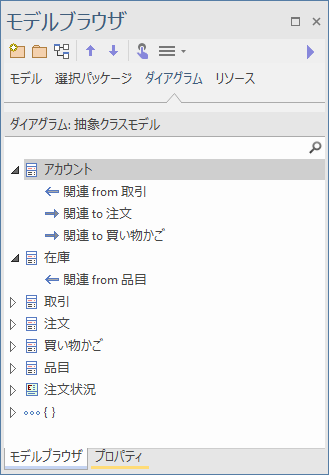

モデルブラウザのダイアグラムタブは、操作対象となっているダイアグラム内に配置されている要素が一覧として表示されます。それぞれの要素が持つ接続が、下位項目として表示されます。



ダイアグラムタブは、配置されている要素が多く、またさまざまなパッケージに含まれる要素が配置されているダイアグラムで特に有用です。作業対象の要素を探す場合に、タブ内の要素をクリックすることで、その項目をダイアグラム内で表示し、選択状態にできます。



ダイアグラムタブ内の要素は基本的には同階層に表示されますが、要素が親子関係にある場合には、ダイアグラムタブ内でも階層的に表示されます。





ダイアグラムタブ内の要素や接続を右クリックすることで、以下のような機能を呼び出せます。



ダイアグラムタブの一覧の最上部には入力欄があり、表示内容をフィルタできます。探している要素を見つけるために絞り込むことができるので、便利です。「ダイアグラム内の要素」と表示されているヘッダ部分を右クリックすることで、フィルタ欄の表示を切り替えられます。





利用手順:

リボン

ホーム > 画面 > 設計 > 参照 > ダイアグラムタブ

キーボード

Ctrl+1 > ダイアグラムタブ
