モデルブラウザ

<< 目次を表示 >>

ページ位置:  Enterprise Architectの操作 >

モデルブラウザ



利用手順:

リボン

ホーム > 画面 > 設計 > 参照

キーボード

  • Ctrl + 1
  • Alt + 1 : 参照



モデルブラウザ内の項目の上で右クリックすることにより、コンテキストメニューを呼び出して機能を実行できます。例えば、新しいパッケージの追加やダイアグラムの作成・項目の名前の変更・ドキュメントの作成・モデル要素の削除などが可能です。

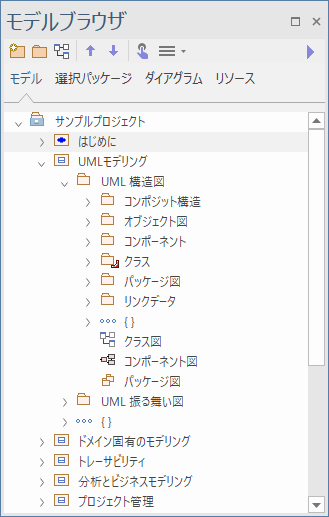

「モデル」のタブからは、プロジェクト内のすべてのパッケージ・ダイアグラム・要素をパッケージの階層として参照できます。





また、パッケージ・ダイアグラムについて、以下の2つのタブを活用することで内容を絞り込んで表示できます。



リソースタブでは、プロジェクトが保持するドキュメント生成テンプレート・MDGテクノロジー・関係マトリックスプロファイル・XSLTスタイルシート・UMLプロファイル・パターンなどが表示され、選択して適用できます。詳細は、「リソースタブ」の説明をご覧ください。



これらの4つのタブは、必要に応じて非表示にできます。「タブの表示切り替え」のページをご覧ください。



モデルと選択パッケージのタブからは、パッケージを「お気に入り」に追加し、簡単に呼び出せます。







便利な操作:

モデルブラウザを利用して作業を行っている場合に、簡単に親要素に移動したり、開いている内容を閉じたりできます。



手順:

親要素にカーソルを移動する手順は次の通りです。

#

操作方法

1

モデルブラウザ内の要素を選択します。

2

[←]キーを押すと、選択している親要素にカーソルが移動します。

3

もう一度押すと、今まで表示されていた子要素の内容を閉じます。

この操作を繰り返し実行すると、さらに上位の内容で閉じることができます。繰り返すことで、最終的にはモデルルートまで閉じることができます。





ツールボックスから要素を直接追加する

ツールボックス内の要素は、ダイアグラムに配置して要素を作成する方法の他、モデルブラウザにドロップすることでも要素を作成できます。操作方法は次の通りです。





また、子要素にできない要素を子要素の位置に配置した場合にはエラーメッセージが表示されます。





名前の変更

モデルブラウザに表示されているパッケージやダイアグラム・要素の名前を変更するには、対象の項目を選択した状態でF2キーを押してください。





マウスでの操作

ツールバー・コンテキストメニュー・ショートカットキーを使って、モデルブラウザの内容に対して機能を実行できます。これらの操作については、それぞれのトピックで説明します。以下の表は、項目上でマウスのボタンをクリックした場合の結果と、Ctrlキーを押しながらクリックした場合の結果を示しています。



項目

説明

左クリック

  • 項目名の左側に表示される、展開ボタンや折りたたみボタンをクリックすると、表示内容を展開あるいは折りたたむことができます。下位階層に項目がない場合にはこれらのボタンは表示されません。
  • 項目をクリックすると、その項目が選択状態となります。プロパティサブウィンドウなど選択した項目に連動するサブウィンドウでは、選択した項目の情報が表示されます。
  • Ctrlキーを押しながら項目をクリックすると、項目の複数選択ができます。ただし、異なるパッケージの項目を複数選択できません。



なお、ノート要素などダイアグラムに固有の要素につきましては、仕様ビューなどサブウィンドウの種類によっては選択しても表示内容には変化はありません。

右クリック

右クリックすると、マウスカーソルの下の項目が選択状態となり、その項目に関連するコンテキストメニューが表示されます。

左ダブルクリック

  • 要素をダブルクリックすると、その要素が配置されているダイアグラムを開き、配置位置にカーソルを移動します。複数のダイアグラムに配置されている場合には、利用されているダイアグラムのダイアログを開きます。
  • ダイアグラムをダブルクリックすると、そのダイアグラムを開きます。
  • パッケージをダブルクリックすると、パッケージの内容の展開・折りたたみを行います。
  • Ctrlキーを押しながら項目をダブルクリックすると、その項目が選択状態となります。プロパティサブウィンドウなど選択した項目に連動するサブウィンドウでは、選択した項目の情報が表示されます。さらに、項目の種類に応じた動作が実行されます。
    ただし、下位階層がある項目の場合でアドインなどでこのダブルクリックに対応していない場合には、プロパティダイアログを表示します。
