要求に色をつけて表示

Enterprise Architectで利用される(外部の)要求要素や他の要素には、色をつけて表示できます。これにより、要求の状態を簡単に把握できます。

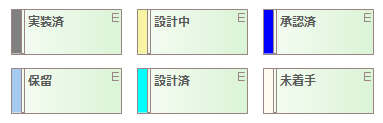

新規にプロジェクトを作成した際の既定値では次の色になります。





この色はカスタマイズできます。カスタマイズの詳細については「状態の種類」のページをご覧ください。

また、このダイアログから設定することで、要求要素以外の要素についても色を表示する設定を行うことができます。





利用手順:

リボン

  • ホーム > 設定 > オプション > ユーザー > 要素 タブ > 要素を状態に応じて色付け
  • ダイアグラム > ダイアグラム > 表示形式 > 状態に応じて色づけ





色をつけて表示する手順は次の通りです。

#

操作方法

1

上記利用手順を行い、ユーザーのオプションダイアログを表示します。

2

要素グループを選択し、「要素を状態に応じて色付け」 にチェックを入れます。
