コミュニケーション図の色

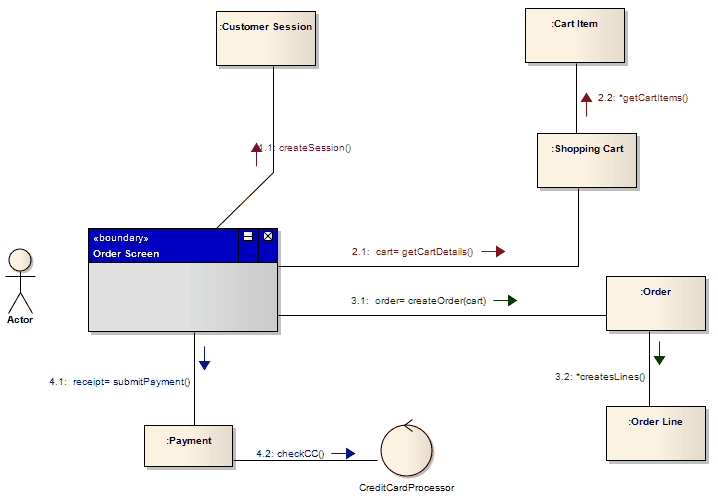

Enterprise Architectではコミュニケーション図のメッセージごとに色を利用して区別できます。









色を設定するには、以下の手順で行います。

#

操作方法

1

「ホーム」リボンの「設定」パネルにある「オプション」ボタンをクリックし、 「ユーザー」を実行し、表示されるダイアログから「コミュニケーション図の色」グループを選択します。

2

「コミュニケーションメッセージを色付け」にチェックが入っていることを確認します。

3

希望する色を選択してください。

4

「閉じる」ボタンをクリックしてください。

コミュニケーション図でそれぞれの番号が対応する色で表示されていることを確認してください。



注意:

コミュニケーション図は、UML1.4ではコラボレーション図と呼ばれていました。
