テーブルの作成

基本的な設計内容の定義には、テーブル要素を利用します。データベーステーブル要素を作成するには、次のいずれかの方法となります。

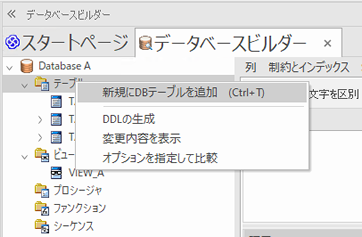

データベースビルダーでテーブルを作成する

#

操作方法

1

データベースビルダーを開きます。

2

データモデルを作成するか、既存のデータモデルを開きます。

3

テーブルのパッケージを右クリックし、新規にテーブルを追加します。

4

テーブルの名前を適切に編集し、Enterキーを押します。

5

ダブルクリックし、名前以外のプロパティを編集します。





ダイアグラム内でテーブルを作成する

ダイアグラム内でテーブルを作成する手順は次の通りです。

#

操作方法

1

クラス図やデータベースモデリング図を開きます。

2

ツールボックスのデータベース設計グループを表示させます。

ツールボックス内の のアイコンをドラッグ&ドロップしてダイアグラム内に配置します。

テーブル要素がダイアグラム内に配置されます。

3

テーブルのプロパティダイアログを開きます。テーブル要素をダブルクリックしてください。





参照:
