テーブル

テーブルと列は、物理テーブルを構成する基本的な内容です。データベース内の実際の情報は、列に結びつく値として保存されます。



Enterprise Architectでは、UMLでデータベース設計を表現するために、以下のステレオタイプを利用しています。



このように、Enterprise Architectでは、テーブル要素の操作として、さまざまな制約を保持しています。その結果、列を属性として、主キーなどの制約を操作としてダイアグラム内で表示します。





サンプル

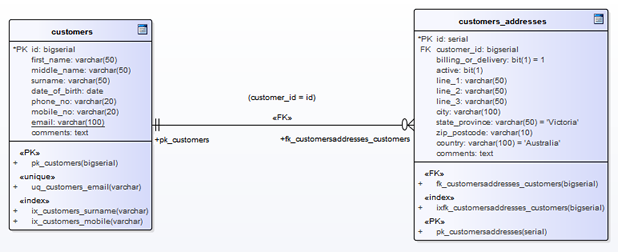

下の図は、Enterprise Architectで簡単な物理モデルを作成した例です。2つのテーブルはUMLのクラス要素を拡張したもので、customersおよびcustomer_addressesというテーブル名が設定されています。





テーブル間は、Information Engineeringの表現を利用した関連で結ばれています。テーブル間の関連の表現は、いくつかの種類から選択できます。

それぞれのテーブルにはUMLの属性を利用して列が定義されています。対象のDBMSに応じた型が設定されています。(上の図の例はPostgreSQLです。)



注意:

  • ステレオタイプ<<Table>>がクラス要素に付加されている場合には、要素の右上にテーブルを示すアイコンが表示されます。
  • テーブルの列に対してステレオタイプを設定できません。列である事を示すための <<column>> ステレオタイプが必須で、これを変更できません。
  • 列に表示される <<column>> ステレオタイプは設定で表示するかどうかを切り替えられます。
