データモデリングの記法

Enterprise Architectでデータベースの設計を行う際には、さまざまな設定を調整して利用できます。ここでは、利用可能な設定について紹介します。





トピック :

項目

説明

ステレオタイプの独自アイコン

利用手順: ダイアグラムのプロパティ > 要素タブ: ステレオタイプの独自アイコン

既定値: True



ダイアグラムごとに、データベース設計に関係する要素について、アイコンを表示するかどうかの設定が可能です。ステレオタイプでの文字表現にするか、それともアイコンでの表示にするかを選択できます。





テーブルオーナを表示

利用手順: ダイアグラムのプロパティ > 要素タブ: テーブルオーナを表示

既定値: True



ダイアグラムごとに、それぞれのテーブル要素に対して、テーブルのオーナ名を表示するかどうかの設定を行うことができます。

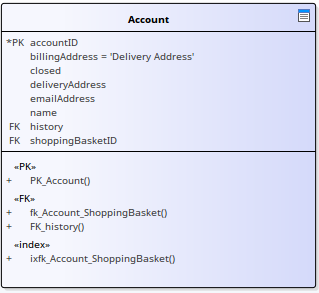

列の詳細を表示

利用手順: ダイアグラムのプロパティ > 属性・操作タブ: 属性の表示形式

既定値: 名前のみ



テーブル要素をダイアグラム内に配置する際に、テーブルが持つ列の詳細を表示するかどうかを切り替えられます。

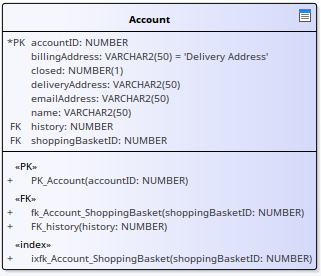

制約に関係する列の情報を表示

利用手順: ダイアグラムのプロパティ > 属性・操作: 操作のパラメータ

既定値: 型のみ



テーブルが持つさまざまな制約について、関係する列の情報を表示するかどうかを指定できます。例えば、主キーについてその関係する列の情報を表示するかどうか、表示する場合には何を表示するかを調整できます。







列のステレオタイプを表示

利用手順: ユーザーのオプション | 要素 : columnステレオタイプの表示

既定値: True



テーブル内の列に対して、<<column>>のステレオタイプを表示するかどうかを設定できます。





接続の表現

利用手順: ダイアグラムのプロパティ | 接続 : 接続の表現

既定値: UML 2.1



Enterprise Architectでは、データベースモデリングの際に、テーブル要素間の接続の表現について、3つの記法をサポートしています。(テーブル要素自身の記法を変えることはできません。)

  • UMLの表現記法です。ステレオタイプなどで情報を補足します。



  • Information Engineering (IE)の記法です。



  • Integrated Definition Methods IDEFX1の記法です。





データベースモデリング図を作成した場合には、既定の設定としてInformation Engineeringになっています。また、モデルテンプレートを利用した場合には、IDEF1Xになっています。
