コンポジット要素の定義

<< 目次を表示 >>

ページ位置:  Enterprise Architectの拡張 > 独自の表記方法・記述言語の定義 > MDGテクノロジーを独自に定義 > プロファイルの作成 > プロファイルの作成と編集 > UMLプロファイルでサポートされている属性 >

コンポジット要素の定義

_makeComposite の属性をメタクラス要素に適用することで、要素がコンポジット要素(初期状態で子ダイアグラムを持つ要素)であるかどうかを定義できます。ステレオタイプ要素には適用できません。



ステレオタイプがついたパッケージは既定値では子ダイアグラムを作成できません。そのため、_makeComposite属性を利用して子ダイアグラムが作成されるように定義してください。

_defaultDiagramTypeを利用しない場合には、子ダイアグラムは自動的にパッケージ図になります。

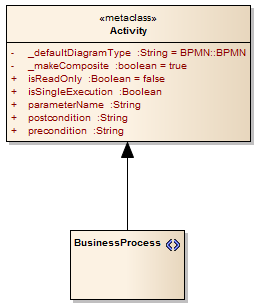

次の例は、BPMNにおけるBusinessProcess要素は、BPMNダイアグラムを子ダイアグラムとして持つコンポジット要素として動作することを定義しています。
