継承した属性の表示

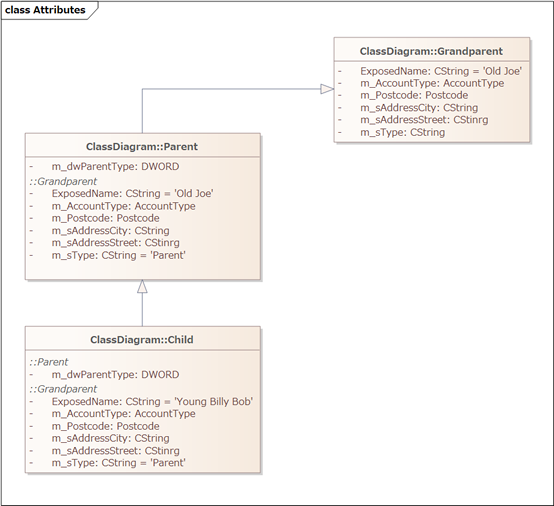

ダイアグラムのクラスの属性を表示する場合に、要素の親となるクラスで定義されている、継承した属性を表示できます。

継承した属性を表示するには、区画の表示設定ダイアログを利用します。





利用手順:

コンテキストメニュー

ダイアグラム内の要素を右クリック | 区画の表示設定

キーボード

Ctrl + Shift + Y





継承した属性の初期値の上書き

継承した属性の初期値を上書きできます。

これは、要素のコンテキストメニューの 「属性・操作と付属要素 | 属性の初期値の上書き」 を選択することで設定できます。これは、属性を持つ要素のみで利用できる項目です。



属性の初期値の上書きダイアログでは、変数名と新しい初期値を入力します。



項目

説明

変数

継承した属性名が表示されます。

オペレータ

編集できません。常に「=」になります。

新しい初期値を入力します。

ノート欄

必要に応じて説明や補足情報を入力します。

閉じる

このボタンを押すと、内容を保存してダイアログを閉じます。



継承した属性を表示したときには、この一覧と継承した属性の一覧を組み合わせて表示しますので、正しい属性が表示されます。
