DMNデシジョンサービスをBPSimモデルに連携させる例は、BPSimのモデルテンプレートで提供されています。



モデルテンプレートを読み込む手順は以下の通りです。

1. パースペクティブ > ビジネスモデリング > BPSim
2. モデルテンプレートを開く(Ctrl + Shift + M）
3. 「BPMN Integrate with DMN Complete Example」を選択
4. 「テンプレートの読込」ボタンをクリック



テンプレートを読み込むと、BPMNモデルからのDMNモデルの呼び出しをシミュレートするように構成されたBPMNとDMNモデルが作成されます。

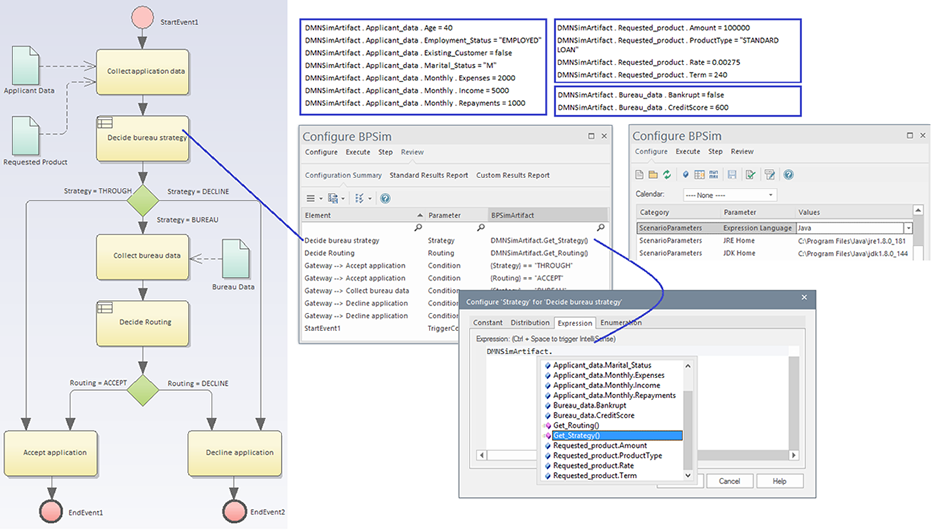

下のBPMN図には、3つのデータオブジェクト(aqua)があり、BPMNアクティビティに接続されています。これらのデータオブジェクト要素は、DMNシミュレーションサブウィンドウから生成されたもので、入力データを保持しています。





• シミュレーションの実行中、シミュレーショントークンが通過すると、タスクに接続しているすべてのデータオブジェクトが自動的に読み込まれます。
• 2番目のビジネスルールタスク「Decide bureau strategy」は、プロパティ「Strategy」を値「DMNSimArtifact.Get_Strategy（)」に設定するように構成されています。ユーザーは入力する必要はありません。Ctrl+スペースを使用して表現を編集できます。



設定が終了したら、「Execute」タブに移動してモデルのシミュレーションを実行します。実行後に表示されるレポートを見たり、「STEP」タブに移動してBPSimモデルのステップ 実行によるデバッグが行えます。
