DMN表現の編集ダイアログ

DMN表現の編集ダイアログでは、「変数と式」「呼び出し」「式表現」の要素タイプに対し、式表現の編集を行うことができます。DMN表現の編集ダイアログには、FEEL文法に基づいた表現を構築するためのインテリセンス機能があり、モデルのコード生成に利用できる各種コード言語も利用できます。

DMN表現の編集とインテリセンス機能

入力を最小限に抑えミスを減らすため、Enterprise Architectは式の編集のためのインテリセンス機能を提供しています。

パラメータとコンテキストエントリの変数名には、FEEL言語仕様に従ってスペース文字を含めることができます。スペース文字を使用することで、式が読みやすくなります。

例

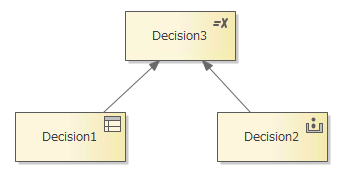

下の図のようなデシジョン階層を考えてみます。「Decision3」の式は、2つの参照されたデシジョンの出力を使用できます。

「DMN表現の編集」を開くには：

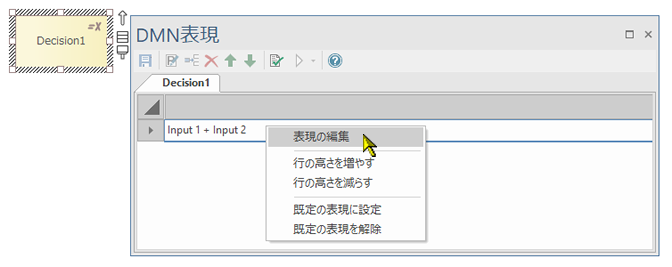

1.式のセルで右クリックして、「表現の編集」オプションを選択します。「表現の編集」ダイアログが表示されます。

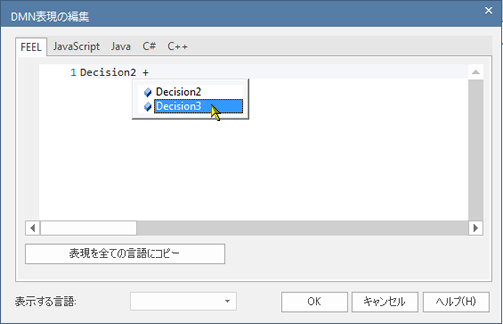

2.「Ctrl + Space」を押すと、インテリセンスのメニューが表示されます：

BKM要素の場合、すべてのパラメータが表示されます。
デシジョンの場合、必要なすべてのデシジョンが含まれます。
現在のコンテキストエントリ変数よりも前のすべてのコンテキストエントリ変数が含まれます（現在のコンテキストエントリ変数よりも後のコンテキストエントリは除外されます）。

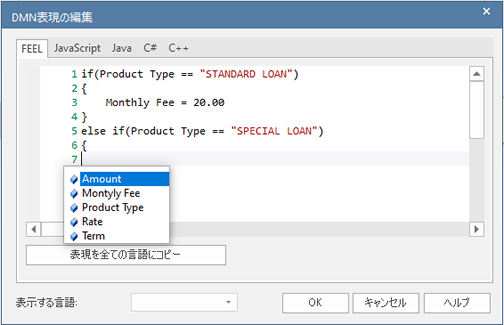

この例では、「変数と式」タイプのBKMを編集しているので、入力パラメータがインテリセンスのメニューに表示されます。

言語の選択

DMNモデルは、JavaScript、Java、C＃、C++のソースコードとして生成できます。DMNモデルは、JavaScript、Java、C＃、C++のソースコードとして生成できます。タブに上書き内容が指定されていない場合、FEEL言語のタブの内容が使用されます。

注意:

生成されたコードでは、変数名内のスペース文字はアンダースコア（下線）に置き換えられます。
