アクティビティ図の生成

<< 目次を表示 >>

ページ位置:  Enterprise Architectの操作 > 要素 > 要素のプロパティ > 責務 > シナリオ > ダイアグラムの生成 >

アクティビティ図の生成

アクティビティ図を生成する場合には、対象の要素の子要素としてアクティビティ要素が作成されます。







利用手順:

以下のいずれかの手順で対象の要素のシナリオビューを開き、その後、ツールバーの ボタンを押し、アクティビティを選択する。

リボン

  • ホーム > 画面 > プロパティ > 責務 > 拡張形式のシナリオ欄の「編集」ボタン
  • モデル > 要素 > サブウィンドウ > プロパティダイアログ > シナリオ > 拡張形式のシナリオボタン

コンテキストメニュー

要素を右クリック | プロパティ > ダブルクリック動作 > シナリオ > 拡張形式のシナリオボタン

キーボード

  • Ctrl+4 > シナリオ (責務サブウィンドウ)
  • Shift+Enter > シナリオ (プロパティダイアログ)
  • Shift+Alt+S (プロパティダイアログ)

その他

要素をダブルクリック :  シナリオ > 拡張形式のシナリオ

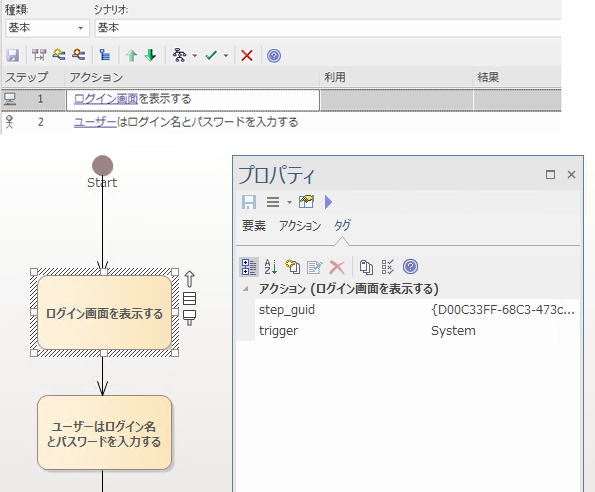

例:







作成可能な種類

以下のいずれかの図を作成できます。



項目

説明

アクティビティ図



  • シナリオのそれぞれのステップはアクション要素として表現されます。
  • 利用, 結果, 状態の欄に設定された内容は、タグ付き値としてアクション要素に追加されます。

アクティビティ図

(アクションピンつき)

  • 利用および結果の情報はアクションピンとして生成されます。
  • 利用および結果の情報は、入力ピンおよび出力ピンとして表現されます。
  • 状態の欄に設定された内容は、タグ付き値としてアクション要素に追加されます。
  • アクションピン要素はモデルブラウザに追加されますが、対象のダイアグラムには配置されません。





参照:
