ステートマシン図の生成

状態マシン要素が対象の要素の子要素として作成され、ステートマシン図をその下に格納します。







利用手順:

以下のいずれかの手順で対象の要素のシナリオビューを開き、ツールバーの ボタンを押し、ステートマシン図を選択してください。

リボン

  • ホーム > 画面 > プロパティ > 責務 > 拡張形式のシナリオ欄の「編集」ボタン
  • モデル > 要素 > サブウィンドウ > プロパティダイアログ > シナリオ > 拡張形式のシナリオボタン

コンテキストメニュー

要素を右クリック | プロパティ > ダブルクリック動作 > シナリオ > 拡張形式のシナリオボタン

キーボード

  • Ctrl+4 > シナリオ (責務サブウィンドウ)
  • Shift+Enter > シナリオ (プロパティダイアログ)
  • Shift+Alt+S (プロパティダイアログ)

その他

要素をダブルクリック :  シナリオ > 拡張形式

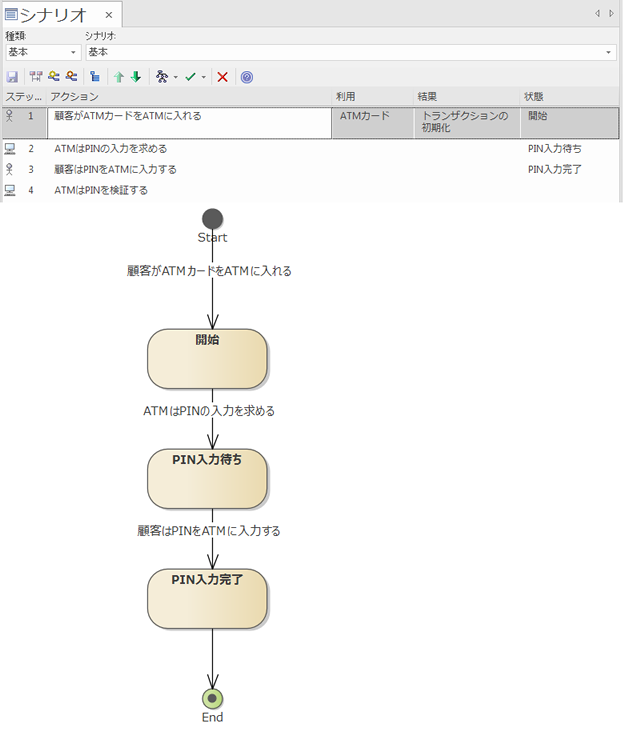

例:







参照:
