付属要素を持つ要素をシーケンス図で利用

<< 目次を表示 >>

ページ位置:  UMLのモデリング > UMLのダイアグラム > 振る舞い図 > シーケンス図 >

付属要素を持つ要素をシーケンス図で利用

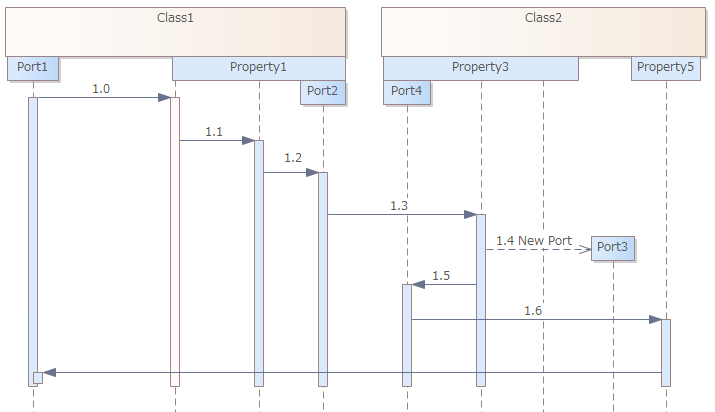

シーケンス図において、要素がパートポートを持つ場合には特別な表現になります。パートやポートもシーケンス図に表示され、ライフラインを持ちます。







手順:

#

操作方法

1

パートやポートを持つ要素をシーケンス図に配置し、右クリックして 「属性・操作と付属要素 | 付属要素」 を選択します。

2

対象のポートにチェックを入れます。また、パートプロパティタブで、対象のパートにチェックを入れます。
