メッセージラベル

メッセージラベルはライフライン間のメッセージを表現するための一つの方法です。メッセージにより、タイミング図が見づらくなる場合に利用すると便利かもしれません。ライフラインの間のメッセージとして作成するためには、メッセージの送信元からメッセージラベルにメッセージを作成してください。次に、別のメッセージラベルから対象のライフラインにメッセージを作成してください。このとき、2つのメッセージラベルの名前は必ず一致させてください。

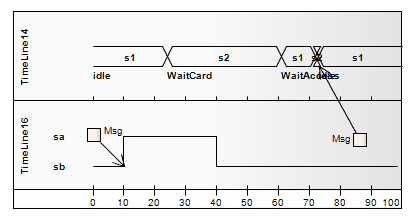

下の図はメッセージラベルを利用してライフラインの間にメッセージを作成した例です。
