メタモデルグループ

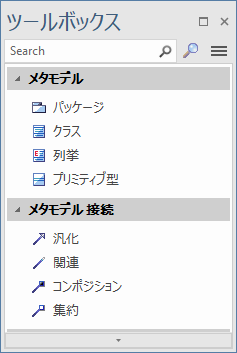

メタモデルグループではMOFダイアグラムを作成するための要素が含まれています。



画像

説明

パッケージは、他のパッケージの名前空間に含まれる要素と同様に、名前空間です。



クラスは、システム内の構造や振る舞いを反映するオブジェクトの表現です。



プリミティブはMOFの仕様を表現するための要素です。







注意:

  • 要素を作成する場合には、要素のアイコンをクリックしたあと、開いているダイアグラムをクリックして追加してください。要素がモデルブラウザにも追加され、その後名前などの項目を設定します。あるいは、ドラッグ&ドロップでも追加できます。
  • 接続の作成の際には、起点となる要素と終点となる要素を選択する必要があります。ツールボックスのアイコンをクリック後、起点の要素をクリックし、終点となる要素までドラッグしてください。
