分析グループ

分析の要素は初期のビジネスプロセスのモデリングやアクティビティ分析・一般的なドメイン分析に使われます。このツールボックスの要素や接続は分析図で利用します。

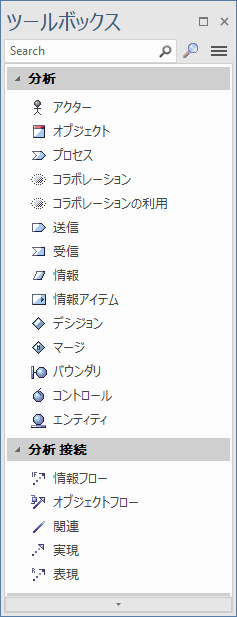

画像

説明

ツールボックスに含まれるそれぞれの要素や接続の概要は、それぞれの要素の種類接続の種類のページをご覧ください。



分析グループは初期のビジネスプロセスのモデリングやアクティビティ分析・コミュニケーション分析に使われます。ビジネスプロセスの分析にはステレオタイプつきアクティビティを利用できます。



さらに、要素にステレオタイプを設定することで、ワーカー, ケースワーカー, エンティティ , コントローラといった標準UMLのビジネスプロセスモデリングで利用されるステレオタイプ要素を利用できます。



注意:

  • 要素を作成する場合には、要素のアイコンをクリックしたあと、開いているダイアグラムをクリックして追加してください。要素がモデルブラウザにも追加され、その後名前などの項目を設定します。あるいは、ドラッグ&ドロップでも追加できます。
  • 接続の作成の際には、起点となる要素と終点となる要素を選択する必要があります。ツールボックスのアイコンをクリック後、起点の要素をクリックし、終点となる要素までドラッグしてください。
