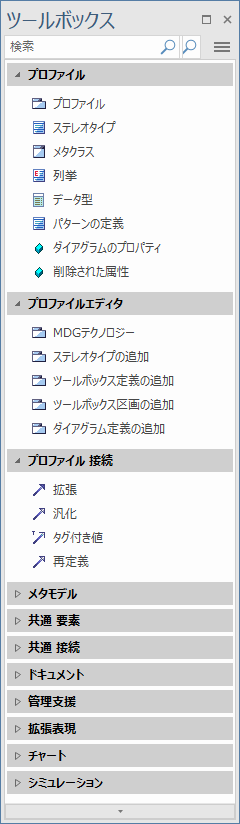

プロファイルグループ

画像

説明

プロファイルパッケージはプロファイルを定義するための基礎となる要素です。

ステレオタイプは要素の振る舞いや種類を変えるためのメカニズムを提供します。

メタクラスはインスタンスがクラスであるクラスを作成するために利用されます。メタクラスはメタモデルを構築するために利用されることが多いです。

列挙要素は列挙値を定義するために利用されます。特定の種類の範囲に対応する名前で構成されます。

データ型要素は、さまざまな型の定義に利用します。例えばプログラム言語の基本の型やCORBAの基本型・タグ付き値の型の定義などに利用します。

パターンの定義要素は、<<mdg technology>>パッケージを使用してモデルベースのMDGテクノロジーを作成する際に、<<profile>>パッケージに追加できます。この要素には2つのタグ付き値があります。「pattern」には、モデルテンプレートの内容が定義されているパッケージを指定します。「rtf」には、モデルテンプレートの説明が含まれるドキュメント成果物を指定します。

ダイアグラムのプロパティ属性をステレオタイプ要素に追加すると、要素のダイアグラム内のコンテキストメニューに任意のチェックボックスを作成できます。このチェックボックスの値は、描画スクリプトで参照し、描画に反映するために利用できます。ダイアグラムのプロパティ属性の名前はコンテキストメニューのメニュー名として使用され、ダイアグラムのプロパティ属性の別名は描画スクリプトでその値を参照するために利用します。関連するヘルプページもご覧ください。

削除された属性は、別のプロファイルで定義されているステレオタイプを再定義する際に、継承しているステレオタイプ要素から特定の属性を継承しないようにするために使用します。削除された属性には、削除する属性と同じ名前を指定します。

プロファイルエディタには、以下のような便利な機能が含まれています。

• MDGテクノロジーの定義に便利なモデルテンプレートの作成
• UMLプロファイル内にステレオタイプを追加するためのウィザード
• ツールボックス定義の作成支援
• ツールボックスの内容の作成支援
• ダイアグラム定義の作成支援

拡張の関係は1つあるいは複数のメタクラスを拡張することを示します。それぞれのステレオタイプ要素には、以下のいずれかを持つ必要があります。

• 1つ以上のメタクラス要素との拡張の関係。
• メタクラスを拡張している、別のステレオタイプ要素。ステレオタイプ要素を拡張することで、拡張の定義を階層的に行うことができます。

汎化の関係はあるステレオタイプが別のステレオタイプと汎化の関係にあることを示します。一般的なステレオタイプはメタクラスとの関係が定義されていなければなりません。

タグ付き値の関係は元側のステレオタイプが、先側の要素の種類への参照(RefGUID)のタグ付き値を持つことを示します。タグ付き値の名前はターゲット側の関連端名(役割名)が利用されます。この関係のターゲット側の要素以外の要素をこのタグ付き値に格納できません。

注意:

• 要素を作成する場合には、要素のアイコンをクリックしたあと、開いているダイアグラムをクリックして追加してください。要素がモデルブラウザにも追加され、その後名前などの項目を設定します。あるいは、ドラッグ＆ドロップでも追加できます。
• 接続の作成の際には、起点となる要素と終点となる要素を選択する必要があります。ツールボックスのアイコンをクリック後、起点の要素をクリックし、終点となる要素までドラッグしてください。
