配置グループ

配置グループでは物理的なコンポーネントとシステムにおける配置をモデルできます。



コンポーネントはシステムを構成するハードウェアあるいはソフトウェアです。ノードはコンポーネントが存在する物理的なプラットフォームです。例えば、DLLやWebサーバはコンポーネントの例です。これらはWindows2000 Server(ノード)に配置されます。「配置図」のページに例があります。

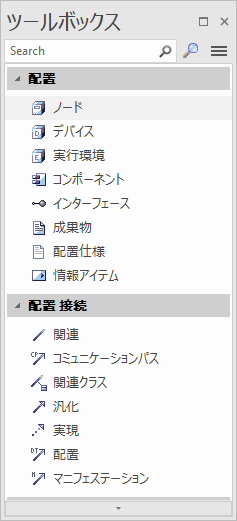

画像

説明

ツールボックスに含まれるそれぞれの要素や接続の概要は、それぞれの要素の種類接続の種類のページをご覧ください。



配置グループにはシステムを実際に構築することに関連する要素が含まれています。 システムを構成するコンポーネント(ActiveX DLLやJava beansなど)や、それらのコンポーネントが動作するノード・ノード間の物理的な接続などです。



注意:

  • 要素を作成する場合には、要素のアイコンをクリックしたあと、開いているダイアグラムをクリックして追加してください。要素がモデルブラウザにも追加され、その後名前などの項目を設定します。あるいは、ドラッグ&ドロップでも追加できます。
  • 接続の作成の際には、起点となる要素と終点となる要素を選択する必要があります。ツールボックスのアイコンをクリック後、起点の要素をクリックし、終点となる要素までドラッグしてください。
