配置図

配置図はシステムをどのように、そしてどこに配置するかを示します。



ハードウェアデバイス・プロセッサ・ソフトウェア実行環境などはノードとして反映され、他のノードに含めることによって内部構造を描写できます。配置の接続は成果物の配置関係を示し、マニフェステーションの接続はコンポーネントの物理的な実装を明らかにします。成果物はシステムの配置をモデル化するためにノードに割り当てられます。その割り当ては配置仕様の要素を使う音で表現されます。配置図では、ノードが特定の状態を持っていることを示したり、特定の条件やシナリオを表す状態の実際のランタイム値を持つノードのインスタンスを配置できます。



ツールボックスの「配置」ページから、配置図の要素や接続を作成できます。





ダイアグラムの例

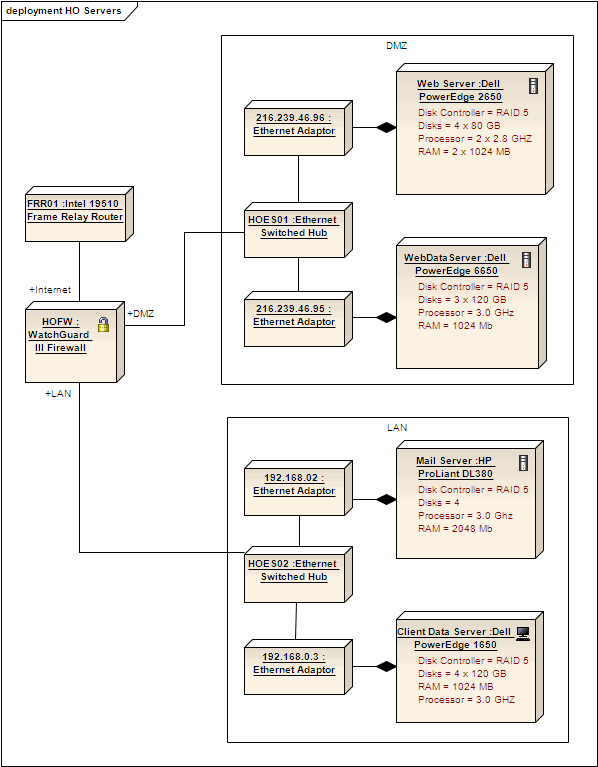

下の図は配置図の例です。ノードのインスタンス要素は、実行時の状況を示しています。

サーバはノード要素として表現され、保持する装置とコンポジションで結んでいます。

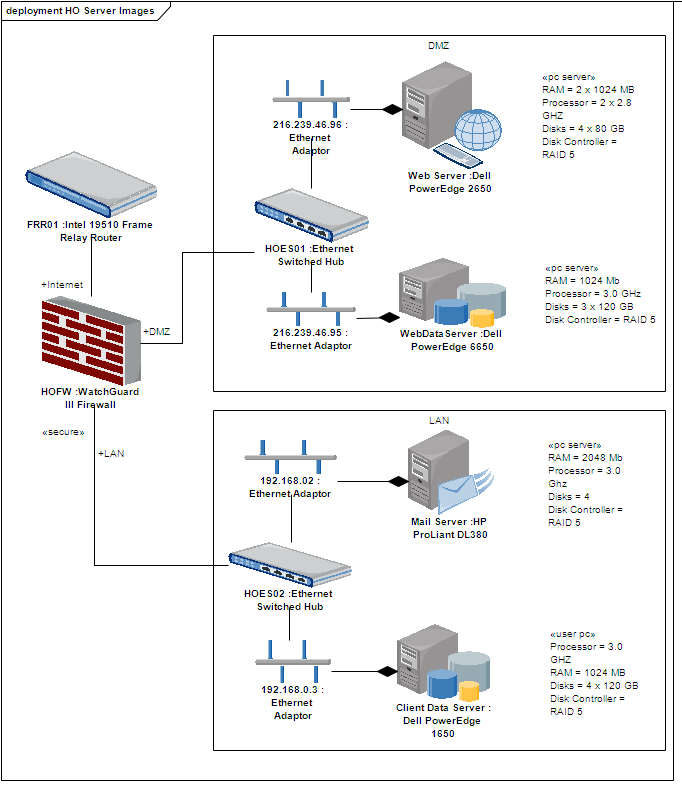

配置図では、図内の要素について関係する画像を割り当てるとわかりやすくなります。次の図は、上の図と同じ内容ですが、それぞれの要素が把握しやすいように画像を適用した例です。:







ツールボックスの要素と接続

要素

接続







参照:
