シナリオビュー

シナリオビューは、モデルリボンの要素パネルから表示したり、要素のプロパティダイアログや責務サブウィンドウのシナリオタブから表示したりと、さまざまな方法で表示できます。シナリオを追加・編集するためのさまざまな機能を備えており、ユースケース要素などで定義されるシナリオの内容を文章ではなく構造的に定義できます。シナリオには基本パス・代替パス・例外パスが定義されます。

シナリオビューを利用して、以下の作業を行うことができます。

シナリオをステップ単位で記述する
シナリオとして利用するテキストがあれば、それを読み込んで利用する
(別の要素の)シナリオから生成されたアクティビティ図の内容を、シナリオとして反映する

利用手順:

ダイアグラムやモデルブラウザで対象の要素を選択し、以下の操作を実行

リボン	モデル > 要素 > サブウィンドウ > プロパティダイアログ > シナリオグループ
キーボード	Alt+2 \| 拡張形式のシナリオ
その他	責務サブウィンドウのシナリオタブで、定義済みのシナリオの「編集」ボタンを押すプロパティダイアログのシナリオグループ内で、「拡張形式のシナリオ」ボタンを押す

次の作業

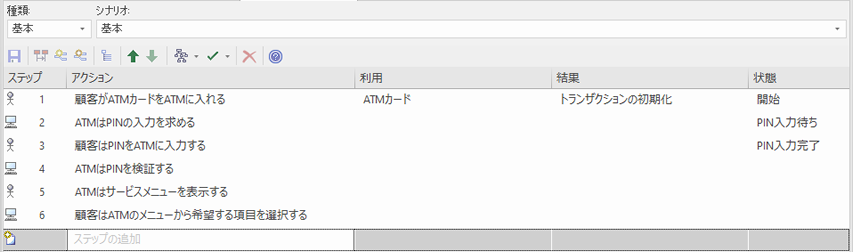

シナリオビューを開いた直後は、上の図のように基本パスが表示された状態になります。基本パスのシナリオの名前を入力します。

シナリオビューのツールバーは、シナリオの作成や編集のための様々な機能を提供しています。

作業方法に応じて、ヘルプページをご覧ください。

シナリオをステップ単位で記述するには、「シナリオの入力方法」のページをご覧ください。
