情報フローの作成

ダイアグラム上で要素間に情報フローを作成すると、自動的にその情報フローで運ぶ情報アイテムを指定するダイアログが表示されます。このダイアログで、情報フローの実現をすぐに指定できます。なお、このダイアログで要素を指定せず、後で指定することや編集できます。



以下の方法は、先に情報フローを作成してから、情報フローの実現機能を呼び出す方法です。



なお、既に存在する接続に対して、「情報フローの実現」を直接実行する(情報フローの接続の作成の手順を省略する)こともできます。



SysMLの内部ブロック図でポートやプロパティ間にこのようなアイテムフロー(情報フロー)を作成する手順については、「アイテムフロー(情報フロー)の作成」のページをご覧ください。





情報フローの作成と実現

#

操作方法

1

ダイアグラムを開き、2つの要素を配置します。

2

ツールボックスの共通接続グループから 情報フローを選択し、2つの要素間を接続します。

運ばれる要素ダイアログが表示されます。

3

運ばれる分類子や情報アイテムを選択します。ここで、キャンセルボタンを押すことで、情報フローの接続の作成のみを行うこともできます。この場合には、後から運ばれる要素の指定が可能です。

4

対象の要素の種類により、「運ばれる要素を黒三角形で表示」チェックボックスが有効になります。(ただし、要素の組み合わせによっては、このチェックボックスは無効になりチェックできません)



情報フローへの項目の割り当てが終了したら、このチェックボックスを選択し、「OK」ボタンをクリックしてください。



  • 対象の要素が分類子の場合には、2つの要素間に新しい関連の接続が自動的に作成され、情報フローが実現されます。
  • ポートやプロパティ間の関係では、2つの要素間に新しいコネクタの接続が自動的に作成され、情報フローが実現されます。



この2つのいずれかの場合、手順7の図のようになります。

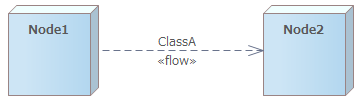

それ以外の場合は、「OK」ボタンをクリックして、ダイアログを閉じてください。ダイアグラムでは以下のように表示されます。





(なお、この段階で作業を終了し、情報フローのままにできます。この場合には、後のタイミングで情報フローの実現を指定できます。)

5

同じ2つの要素間に、別の接続を作成します。(例えば、コミュニケーションパスを作成します。)

6

作成した接続を右クリックし 「追加設定 | 情報フローの実現」 を選択します。

情報フローの実現ダイアログが表示されます。

7

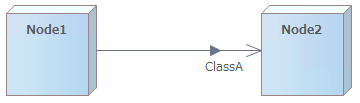

対象となる項目にチェックを入れ、OKボタンを押してください。その結果、次のように表示されます。







運ばれる要素が複数・逆向きの場合

#

操作方法

1

ダイアグラムを開き、4つのクラス要素を配置します。Class1~Class4とします。

2

クイックリンク機能で、Class1 から Class2 に情報フローを作成します。



運ばれる要素ダイアログが表示されます。

  • 追加ボタンを押し、Class3を追加します。「運ばれる要素を黒三角形で表示」チェックボックスにはチェックを入れません。
  • OKボタンを押します。

次の図のように、情報フローのみが作成されます。

3

クイックリンク機能で、Class2 から Class1 に情報フローを作成します。(手順2の逆向き)



運ばれる要素ダイアログが表示されます

  • 追加ボタンを押し、Class4を追加します。「運ばれる要素を黒三角形で表示」チェックボックスにはチェックを入れません。
  • OKボタンを押します。

次の図のように、情報フローがもう1本作成されます。

4

クイックリンク機能で、Class1 から Class2に関連を作成します。

  • 作成した関連を右クリックし、 「追加設定 | 情報フローの実現」 を選択します。
  • 表示される情報フローの実現ダイアログで、Class3とClass4を選択すると、以下のような表示になります。





注意:

  • 2つの接続が結合されると、 運ばれる要素ダイアログを再度表示させることはできません。いったん運ばれる要素を情報フローの実現 ダイアログから削除する必要があります。要素間に複数の情報フローが定義されている場合には、同じ結合の接続となります。これを分ける場合にも、情報フローの実現ダイアログを利用する必要があります。
  • 要素間に複数の情報フローが存在する場合、その複数をまとめて実現できます。また、情報フローの実現ダイアログを利用することで、それぞれに分離できます。
  • 情報フローが含まれるパターンを作成した場合には、パターンを適用した場合に、情報フローによって運ばれる要素は作成されません。
  • 情報フローで運ばれる要素に付いては、接続を右クリックして「運ばれる要素の検索」を実行することで、モデルブラウザ内の位置を確認できます。
