XMLスキーマグループ

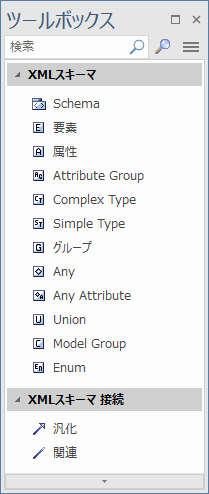

XMLスキーマグループには、XMLスキーマをモデリングし、自動的に生成するための要素が含まれています。このグループの内容は「XMLスキーマのためのUMLプロファイル」を元に作成されています。



画像

説明

スキーマ要素はUMLのパッケージです。特定の名前空間(targetNamespace)に対応した型や要素が含まれます。このパッケージにはXSDschemaのステレオタイプが付加されます。



このパッケージに含まれるダイアグラムを開き、この中でスキーマをモデリングしてください。





注意:

  • 要素を作成する場合には、要素のアイコンをクリックしたあと、開いているダイアグラムをクリックして追加してください。要素がモデルブラウザにも追加され、その後名前などの項目を設定します。あるいは、ドラッグ&ドロップでも追加できます。
  • 接続の作成の際には、起点となる要素と終点となる要素を選択する必要があります。ツールボックスのアイコンをクリック後、起点の要素をクリックし、終点となる要素までドラッグしてください。
