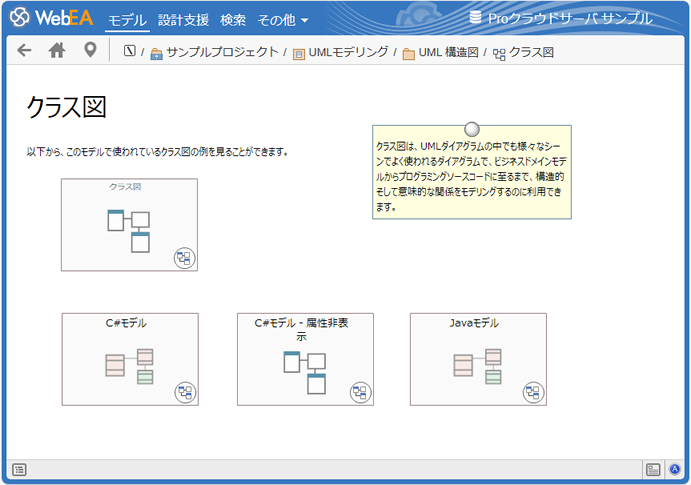

ダイアグラムビューの形式では、ダイアグラムの内容が1枚の画像として表示されます。下の画像は、サンプルプロジェクトに含まれるダイアグラムを表示した例です。
ダイアグラム内の内容をクリックした場合の動作は、要素の種類と、ミニプロパティパネルが表示されているかどうかで動作が変わります。
ミニプロパティパネルが表示されていない場合の動作は次の通りです。
- パッケージ: 要素ビューの形式で内容を表示します。
- ダイアグラム: ダイアグラムビューの形式で対象のダイアグラムを表示します。
- 要素: プロパティビューで対象の要素を表示します。
- 外部のURLへのリンクは、WebEAのページを更新する形で、リンクを開きます。
ミニプロパティパネルが表示されている場合の動作は次の通りです。
- パッケージ: ミニプロパティパネルにプロパティを表示します。
- ダイアグラム: ミニプロパティパネルにプロパティを表示します。
- 要素: ミニプロパティパネルにプロパティを表示します。
- リンクは、リンク先に遷移します。
注意: |
ダイアグラムのプロパティを表示したい場合には、ナビゲーションバーの |
のアイコンをクリックしてください。
参照:
