呼び出し (Invocation)

「呼び出し」は、パラメータバインディングのコンテナで、ビジネス知識モデルの本体を評価するためのコンテキストを提供します。具体的には、次の2つのパターンがよく利用されます。

このページでは、それぞれの例を紹介します。

利用手順:

リボン	シミュレーション > デシジョン分析 > DMN > DMN表現その後、Invocation型のデシジョン要素あるいはビジネス知識モデル要素を作成
その他	デシジョン要素あるいはビジネス知識モデル要素をダブルクリック

概要

「呼び出し」は、デシジョンとビジネス知識モデルの両要素で使用できます。

「呼び出し」は、呼び出し可能な要素（ビジネス知識モデルまたはデシジョンサービス）内で定義された意思決定ロジックが、デシジョンやその他のビジネス知識モデルからどのように呼び出されるかを表形式で表現したものです。

呼び出しエディタのツールバー

呼び出しを選択すると、DMN表現サブウィンドウで利用できる機能のレイアウトは次のようになります：

詳細については、ヘルプトピック「呼び出しエディタのツールバー」を参照してください。

バインディング

呼び出しのパラメータバインディングは、呼び出し可能な要素の本体を評価するためのコンテキストを提供します。

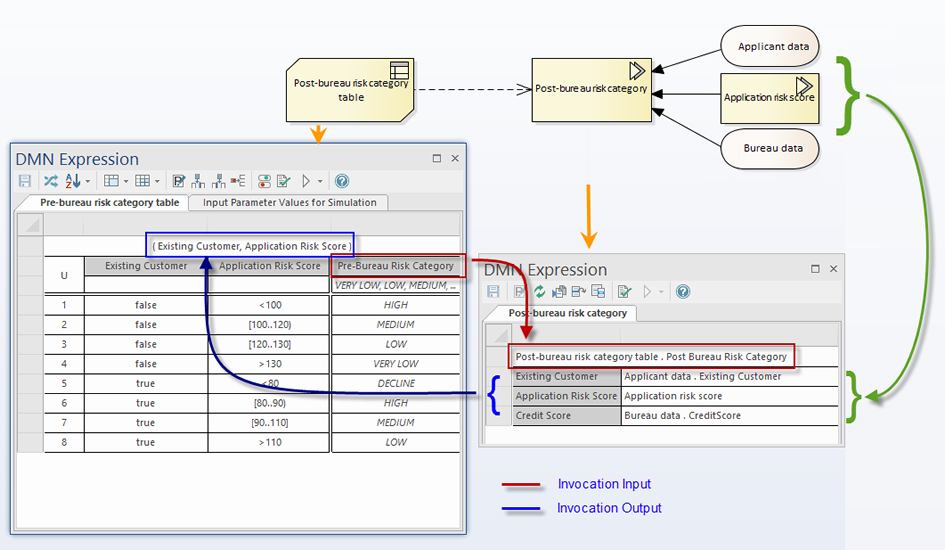

この例では：

呼び出しタイプのデシジョン「Post-bureau risk category」は、デシジョンテーブルタイプのビジネス知識モデル「Post-bureau risk category table」に接続しています。
デシジョン「Post-bureau risk category」は、入力データ2つとデシジョン１つから、合わせて3つの情報要求の接続のターゲットとなっています。
バインディングリストは、入力値をビジネス知識モデルのパラメータに結びつけます。
「呼び出し」は、求められる「出力句」も指定します。デシジョンテーブルに複数の出力句が定義されている場合、呼び出しは式の結果としてどの出力句が必要であるかを明示的に示す必要があります。

入力

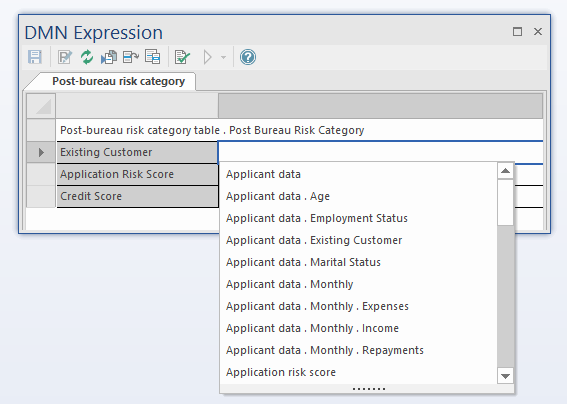

他のデシジョンおよび入力データ要素からの入力は、フィールドでスペースキーを押して設定できます：

出力

「呼び出し」が呼び出すことができるのは、1つのビジネス知識モデルだけです。そのため呼び出しの出力はビジネス知識モデルの出力によって定義されます。
