ドキュメントの生成

項目

説明

ドキュメントの生成

モデルの内容をRTF, DOCX, PDF形式のドキュメントとして出力します。

HTMLドキュメントの生成

Webブラウザで参照するためのHTML形式のドキュメントを生成します。

チャート

モデルの内容に応じたチャートを作成し、状況を可視化できます。チャートをドキュメント生成に含めることができます。

ドキュメント出力定義要素・ドキュメント定義パッケージ

モデルのパッケージ構成とは異なる構成・順序でドキュメントを出力する場合に利用できる機能です。

ドキュメントテンプレート

ドキュメントの出力内容はカスタマイズできます。

項目

説明

内容の指定方法

モデルの内容をドキュメントにするには、いろいろな方法があります。

• モデルブラウザ内のパッケージを指定して、ドキュメントを生成できます。子パッケージも含めて出力できます。

• パッケージは、必要に応じて、ドキュメント生成の対象外として指定できます。
• ショートカットを利用することで、パッケージを特定のRTFドキュメントテンプレートと関連付けて、固定の形式のドキュメントを簡単に作成できます。
• ドキュメント出力定義要素を利用することで、モデルブラウザ内に分散しているパッケージを好きな順序でドキュメント化できます。
• ドキュメント定義パッケージの機能を利用すると、複数のドキュメント出力定義要素をまとめて1つのドキュメントとして出力できます。また、全体のヘッダ・フッタなどを統一できます。

ドキュメント

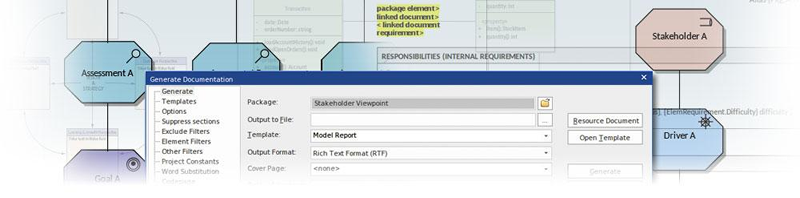

Enterprise Architectは、リッチテキスト形式(RTF)・DOCX形式・PDF形式のドキュメントを生成できます。 ドキュメントテンプレートによって、生成されるドキュメントの見た目を変更できます。

EAにはドキュメント生成について十分な機能が備わっています。

• 多機能なドキュメントエディタを搭載
• ドキュメント生成時にさまざまな条件を設定可能
• ビューワが組み込まれており、 生成したDOCXやRTFのドキュメントをEA内で参照可能

ドキュメント出力定義要素を利用することで、モデルブラウザ内に点在するパッケージを任意に指定して1つのドキュメントに生成できます。さらに、ドキュメント定義パッケージを組み合わせることで、共通のヘッダ・スタイルなどを適用できます。

詳しくは、以下をご参照下さい。

• DOCX/PDF/RTFドキュメント
• ドキュメントの生成手順
• ドキュメント出力定義要素

その他のドキュメント

また、モデルから異なる視点で複数のドキュメントを生成できます。

詳細は「その他のドキュメント」のページをご覧下さい。

HTMLドキュメント

Enterprise Architect はモデル情報をHTML形式で出力することが可能です。

この機能を活用することで、Webブラウザでモデルを参照することができるようになります。モデル全体またはモデル内の特定のパッケージ以下をHTMLへ出力することが可能です。

また、HTML出力をカスタマイズするために、Webスタイルのテンプレートを作成できます。

詳細は「HTMLドキュメント」のページをご覧下さい。

チャート

モデル内の要素について、指定したプロパティの状況をチャート(グラフ)として表現できます。チャートの種類は、円グラフ・棒グラフが選択可能で、3Dなどの表示形式も選択できます。

チャートはダイアグラム内に配置して利用しますので、ドキュメントの生成にも含めることができます。
